Como um silenciador pneumático reduz o ruído em sistemas pneumáticos industriais

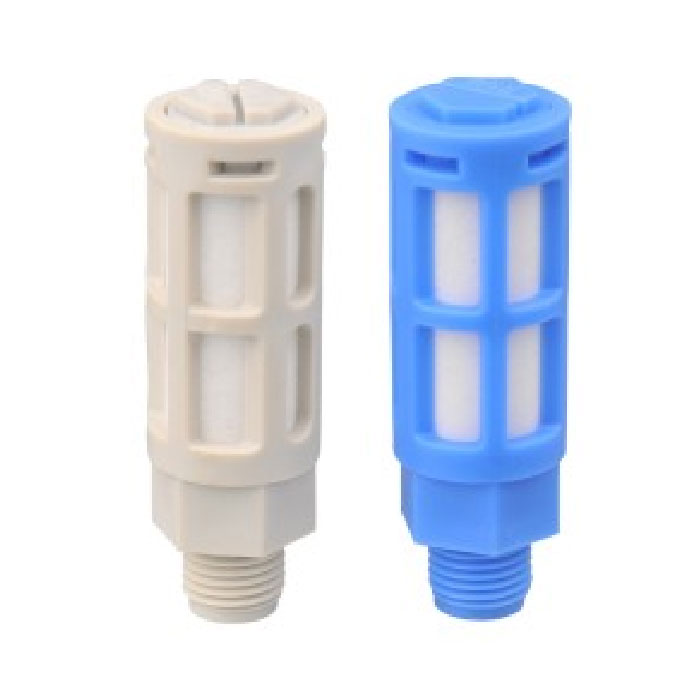

A Silenciador Pneumáticoé um componente prático para reduzir o ruído de exaustão em sistemas pneumáticos industriais. Quando o ar comprimido é liberado de uma válvula de controle direcional, cilindro ou atuador, a mudança repentina de pressão pode criar um som de exaustão agudo e de alta velocidade. Ao alterar o caminho do fluxo de ar e controlar a forma como o ar comprimido se expande na atmosfera, um silenciador adequado pode reduzir o ruído, mantendo ao mesmo tempo o desempenho pneumático exigido pela máquina. NoQimao pneumático,consideramos a redução de ruído juntamente com o fluxo de ar, a pressão operacional, o tamanho da conexão e as condições de aplicação ao avaliar soluções de silenciadores pneumáticos.

Na automação industrial, o controle de ruído não é simplesmente uma questão de tornar o equipamento mais silencioso. Um silenciador muito restritivo pode aumentar a contrapressão e influenciar a velocidade do cilindro ou a resposta da válvula. Por esse motivo, recomendamos tratar o Silenciador Pneumático como parte do circuito pneumático completo e não como um acessório isolado.

De onde vem o ruído nos sistemas pneumáticos industriais?

O ar comprimido dentro de um sistema pneumático é mantido a uma pressão superior à pressão atmosférica. Quando uma válvula de controle direcional abre a passagem de exaustão, a diferença de pressão faz com que o ar se mova rapidamente em direção à atmosfera. Essa descarga rápida produz turbulência, flutuações de pressão e energia acústica, que os operadores geralmente ouvem como um silvo agudo ou um som acelerado.

O nível real de ruído pode variar consideravelmente entre máquinas. A pressão operacional, o fluxo de escape, a configuração da válvula, o volume do cilindro, a velocidade do atuador e a frequência de ciclagem influenciam o som gerado na porta de escape. Um único cilindro pneumático pode produzir apenas uma pequena explosão de ruído, mas uma máquina de produção executando centenas ou milhares de ciclos por turno pode criar um ambiente acústico muito mais perceptível.

A posição da porta de escape também é importante. Quando as válvulas pneumáticas são instaladas perto dos operadores, o som direto do escape pode ser mais perceptível. Em equipamentos automatizados compactos, diversas válvulas podem descarregar ar comprimido dentro de uma área limitada, permitindo que eventos de exaustão individuais se acumulem em uma fonte contínua de ruído de fundo.

Como um silenciador pneumático reduz o ruído?

A Silenciador Pneumáticoreduz o ruído de exaustão alterando as características do fluxo do ar comprimido antes de atingir a atmosfera. Em vez de permitir que o ar comprimido se expanda diretamente através de uma porta de exaustão aberta, o silenciador introduz uma estrutura de fluxo interno que controla a descarga.

Dependendo do projeto, a estrutura interna pode alterar a área da seção transversal, aumentar o caminho efetivo do fluxo, criar câmaras tampão, introduzir resistência controlada ou usar materiais absorventes de som. Esses mecanismos reduzem a intensidade do fluxo direto de exaustão e dissipam parte da energia acústica.

O ponto importante é que a redução de ruído e o fluxo de ar não podem ser separados. Toda estrutura interna que altera o caminho de exaustão também pode influenciar a queda de pressão. Se a resistência ao fluxo ficar muito alta, o atuador pneumático pode não liberar o ar com rapidez suficiente para manter a velocidade operacional pretendida.

Para um cilindro pneumático de alta velocidade, esta relação é particularmente importante. Se um cilindro tiver que completar um movimento definido dentro de um tempo de ciclo curto, a passagem de escape necessita de capacidade suficiente. Nesta situação, um silenciador de maior fluxo pode ser mais apropriado do que simplesmente escolher o menor componente disponível.

Que tipos de silenciadores pneumáticos são usados?

Os silenciadores pneumáticos geralmente podem ser entendidos por meio de duas abordagens básicas de controle acústico: reativo e resistivo. Ambos são projetados para reduzir o ruído produzido pela exaustão de ar comprimido, mas lidam com a energia acústica de maneiras diferentes.

Silenciadores pneumáticos reativos

Um silenciador reativo depende principalmente de alterações na geometria interna, seções de fluxo ou câmaras. Quando as ondas sonoras viajam através destas secções variáveis, parte da energia acústica pode ser reflectida ou sujeita a interferência antes de chegar à saída.

Este tipo de construção depende fortemente da geometria interna e das características do ruído de exaustão. Pode ser útil quando um caminho de fluxo controlado ou estrutura de câmara pode ser incorporado ao espaço de instalação disponível.

Silenciadores pneumáticos resistivos

Um silenciador resistivo utiliza materiais absorventes de som ou estruturas porosas para dissipar a energia acústica. Em vez de depender principalmente da reflexão, a estrutura absorve parte da energia gerada pelo fluxo de exaustão.

Para aplicações industriais, o ambiente circundante deve ser considerado cuidadosamente. Poeira, névoa de óleo, umidade, fibras e outros contaminantes podem influenciar gradualmente a estrutura interna. As condições de temperatura e limpeza também devem ser consideradas ao selecionar materiais para uma aplicação específica.

Que fatores devem ser considerados ao selecionar um silenciador pneumático?

Quando avaliamos uma aplicação de silenciador pneumático, não recomendamos selecionar o produto com base apenas na rosca de conexão. Uma rosca correspondente confirma a compatibilidade mecânica, mas não confirma que a capacidade de fluxo interno seja adequada para o circuito pneumático.

Normalmente consideramos pressão operacional, fluxo de ar, especificação de conexão, características de ruído, espaço de instalação e ambiente operacional juntos. Esta abordagem é especialmente importante quando o silenciador é usado em equipamentos de automação industrial de alto ciclo.

O tamanho da porta é uma das especificações mais fáceis de identificar, mas não deve ser o único critério de seleção. Por exemplo, dois silenciadores com a mesma rosca nominal podem ter estruturas internas e capacidades de fluxo diferentes. A escolha correta depende da válvula, da pressão operacional, do volume de exaustão e do ciclo necessário da máquina.

Ao comprar de um fornecedor de componentes pneumáticos, recomendamos fornecer a pressão operacional, as especificações de conexão, o fluxo de ar esperado, o espaço de instalação e o ambiente de trabalho. Essas informações facilitam a identificação de uma configuração adequada, em vez de simplesmente combinar o encadeamento de conexão.

Onde os silenciadores pneumáticos são usados?

Os silenciadores pneumáticos são usados ​​em uma ampla gama de aplicações onde a exaustão de ar comprimido produz ruídos indesejados. Os pontos de instalação comuns incluem válvulas de controle direcional, cilindros pneumáticos, atuadores, equipamentos de preparação de ar, máquinas automatizadas e sistemas de produção industrial.

Automação Industrial

Equipamentos de montagem automatizados geralmente contêm vários cilindros pneumáticos e válvulas de controle direcional. Como esses componentes podem circular repetidamente durante a produção, o ruído do escapamento pode se tornar uma parte significativa do ambiente acústico da máquina. Instalando um adequadoSilenciador Pneumáticona porta de exaustão pode reduzir o ruído direto de exaustão sem alterar o princípio básico de controle.

Fabricação Automotiva

Equipamentos de produção automotiva freqüentemente utilizam atuadores pneumáticos para operações de fixação, posicionamento, transferência e montagem. Esses sistemas podem funcionar continuamente durante a produção, portanto, uma pequena quantidade de ruído de cada evento de exaustão pode se tornar significativa durante um turno de trabalho completo. A seleção do silenciador deve, portanto, considerar tanto o desempenho acústico quanto o fluxo de ar necessário para movimentos rápidos e repetitivos.

Sistemas de manuseio de materiais

Os cilindros pneumáticos são amplamente utilizados para empurrar, levantar, posicionar e transferir materiais. Nessas aplicações, a resposta do atuador pode estar intimamente relacionada ao tempo de ciclo da máquina. Um silenciador com resistência excessiva ao fluxo pode interferir no desempenho do escapamento, tornando a capacidade do fluxo de ar uma parte importante do processo de seleção.

Como o desempenho do silenciador pneumático pode ser mantido?

Um silenciador pneumático é um componente relativamente simples, mas a sua passagem de exaustão precisa permanecer suficientemente aberta para o fluxo de ar pretendido. Névoa de óleo, poeira, fibras e outros contaminantes podem acumular-se gradualmente e alterar as características de fluxo do caminho de exaustão.

Uma indicação prática de um problema potencial é uma mudança perceptível no comportamento do atuador. Se um cilindro ficar mais lento, o ruído do escapamento mudar significativamente ou se desenvolver uma contrapressão inesperada, o silenciador deverá ser incluído na inspeção, em vez de presumir que o problema é causado pelo próprio cilindro ou pela válvula.

Em aplicações de alto ciclo, a inspeção periódica é geralmente mais prática do que esperar pelo bloqueio completo ou pela deterioração do desempenho. O intervalo de inspeção deve ser determinado de acordo com a qualidade do ar, ambiente operacional, ciclo de trabalho e sistema pneumático geral.

Por que o controle de ruído é importante na automação pneumática?

A automação pneumática é valorizada por sua resposta rápida, estrutura mecânica simples e flexibilidade na produção industrial. Contudo, o ambiente acústico também deve ser considerado ao projetar o equipamento. Eventos repetidos de exaustão de múltiplas válvulas e atuadores podem aumentar o nível geral de ruído em torno de uma linha de produção.

Da nossa perspectiva, o controle de ruído funciona melhor quando é considerado durante o projeto do circuito pneumático. O tamanho do cilindro, a seleção da válvula, a pressão operacional, o fluxo de exaustão, a disposição da tubulação e a seleção do silenciador influenciam a condição operacional final.

Adicionar um silenciador após a conclusão da máquina ainda pode fornecer uma solução prática de controle de ruído, mas o espaço de instalação já pode ser limitado. Considerar o caminho de exaustão durante a fase de projeto dá aos fabricantes de máquinas mais flexibilidade para equilibrar a redução de ruído, o fluxo de ar e a acessibilidade dos componentes.

O que torna a Qimao Pneumatic adequada para aplicações de silenciadores pneumáticos?

A Qimao Pneumatic concentra-se em componentes de controle de automação para os campos pneumático e de fluidos, incluindo produtos solenóides, cilindros, bobinas, armaduras, acessórios pneumáticos e serviços personalizados. A empresa possui uma equipe de inovação em P&D e capacidades de fabricação que abrangem usinagem, fabricação e montagem.

A Qimao Pneumatic também opera uma fábrica em Ningbo que foi fundada em 2014 e cobre mais de 1.000 metros quadrados. A fábrica introduziu linhas de produção automatizadas para melhorar a eficiência da produção e a consistência do produto. Seu trabalho de desenvolvimento de produtos inclui soluções de silenciadores para aplicações industriais, automotivas e domésticas.

Desde a triagem da matéria-prima até os testes do produto acabado, o processo de fabricação inclui procedimentos de controle de qualidade destinados a manter o desempenho e a confiabilidade do produto. Para clientes com requisitos de aplicação específicos, a empresa também pode fornecer soluções pneumáticas e de fluidos personalizadas com base nas condições reais de trabalho.

Para compradores que avaliam umSilenciador Pneumático, recomendamos fornecer o modelo da válvula ou atuador, pressão operacional, especificação de conexão, requisitos de fluxo de ar, espaço de instalação disponível e ambiente de trabalho. Esses detalhes permitem que a configuração do produto seja avaliada de acordo com o sistema pneumático real, em vez de depender de uma única especificação.

Saiba mais sobreQimao Pneumáticae suas capacidades de componentes de automação pneumática e de fluidos.

Perguntas frequentes

O que é um silenciador pneumático?

Um Silenciador Pneumático é um componente instalado em uma porta de exaustão pneumática para reduzir o ruído gerado quando o ar comprimido é descarregado na atmosfera.

Como um silenciador pneumático reduz o ruído?

Ele altera o fluxo de ar de exaustão através de passagens internas, resistência controlada, câmaras ou estruturas de absorção de som para reduzir a energia acústica liberada pela saída de exaustão.

Um silenciador pneumático pode afetar a velocidade do cilindro?

Sim. Se o silenciador criar uma restrição excessiva do escapamento, a contrapressão poderá aumentar e afetar a velocidade do cilindro, a resposta do atuador ou o tempo de ciclo da máquina.

Qual é a diferença entre silenciadores pneumáticos reativos e resistivos?

Os silenciadores reativos usam principalmente geometria interna e reflexão ou interferência de ondas sonoras, enquanto os silenciadores resistivos usam estruturas de absorção de som para dissipar a energia acústica.

Onde os silenciadores pneumáticos são comumente instalados?

Eles são comumente instalados em válvulas pneumáticas e portas de exaustão de atuadores em automação industrial, fabricação automotiva, manuseio de materiais e outras aplicações de ar comprimido.

O que devo fornecer ao solicitar um orçamento de silenciador pneumático?

Informações úteis incluem pressão operacional, modelo de válvula ou atuador, tamanho e rosca da conexão, requisitos de fluxo de ar, espaço de instalação, ambiente operacional e aplicação pretendida.

Por que o fluxo de ar é importante ao selecionar um silenciador pneumático?

Um silenciador demasiado restritivo pode aumentar a contrapressão de escape e influenciar o desempenho do atuador pneumático, pelo que a capacidade de fluxo de ar adequada deve ser considerada juntamente com a redução de ruído.

Conclusão

A Silenciador Pneumáticoreduz o ruído em sistemas pneumáticos industriais controlando a forma como o ar comprimido é descarregado de válvulas, cilindros e atuadores. Dependendo da sua construção, o silenciador pode alterar o caminho do fluxo de ar, introduzir resistência controlada, utilizar câmaras tampão, refletir ondas sonoras ou absorver energia acústica.

A solução mais eficaz não é necessariamente apenas o silenciador com maior redução de ruído. A pressão operacional, o fluxo de exaustão, o tamanho da conexão, o espaço de instalação, as condições ambientais e os requisitos do ciclo da máquina precisam ser considerados. A restrição excessiva do fluxo pode criar contrapressão e afetar o desempenho pneumático.

Com experiência em componentes de automação pneumática e de fluidos,Qimao Pneumáticafornece produtos silenciadores e soluções pneumáticas personalizadas para diferentes requisitos de aplicação. Ao combinar o silenciador com as condições reais de operação, os fabricantes podem obter um ruído de exaustão mais controlado, mantendo ao mesmo tempo a resposta e a eficiência esperadas dos modernos sistemas de automação pneumática.
