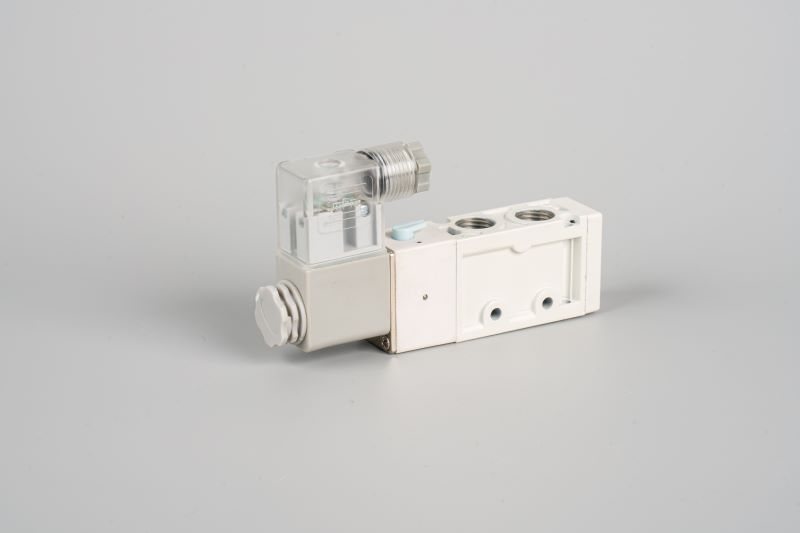

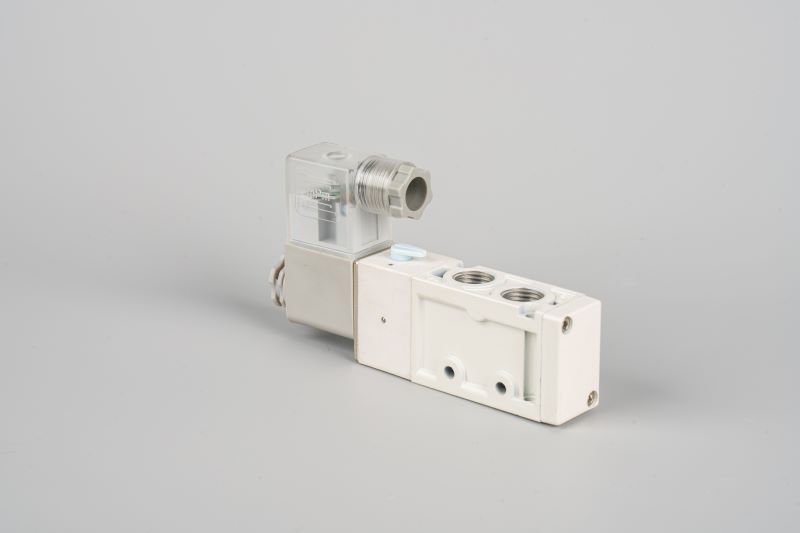

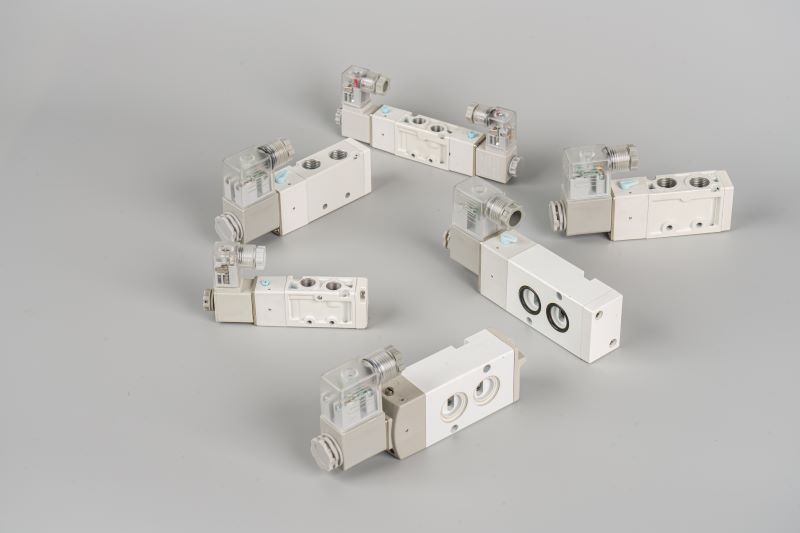

Válvula operada por solenóide

Válvula operada por solenóide

Composição estrutural: A válvula operada pelo solenóide é composta principalmente por bobinas eletromagnéticas, núcleo da válvula, sede da válvula, molas etc. A bobina eletromagnética é enrolada ao redor do núcleo da válvula, gerando um campo magnético quando energizado; O núcleo da válvula se move em uma linha reta sob a ação da força magnética e da força de mola; O assento da válvula fornece vedação e suporte para o núcleo da válvula.

○ Faixa de diâmetro: várias especificações que variam de alguns milímetros a várias dezenas de milímetros estão disponíveis, como 6 mm, 10 mm, 25 mm, etc. O tamanho pode ser selecionado de acordo com os requisitos reais de fluxo.

○ Pressão de trabalho: a válvula operada por solenóide pode se adaptar a diferentes faixas de pressão, desde baixa pressão de alguns kPa até alta pressão de vários MPa, como 0,1 MPa - 1,6 MPa, 1,6 MPa - 10 MPa, etc.

○ Temperatura de trabalho: Dependendo de diferentes ambientes de aplicação, existem vários modelos adequados para baixas temperaturas (-40 ℃) a altas temperaturas (200 ℃), como o tipo de temperatura normal (-10 ℃ - 60 ℃), tipo de alta temperatura (100 ℃ - 200 ℃).

○ Tensão da fonte de alimentação: As tensões geralmente disponíveis incluem CC 12V, 24V, AC 110V, 220V, etc. A seleção pode ser feita de acordo com as condições da fonte de alimentação no local.

● Seleção de material: os materiais do corpo da válvula incluem aço inoxidável, latão e plástico. O aço inoxidável é resistente à corrosão e adequado para ambientes severos e fluidos corrosivos; Brass tem um custo menor e boa condutividade e condutividade térmica; O plástico é leve, barato e adequado para algumas ocasiões em que peso e custo são sensíveis.

Princípio de trabalho:

● Válvula solenoide normalmente fechada: Quando não energizada, a força da mola mantém o núcleo da válvula firmemente pressionado contra a sede da válvula, fazendo com que a válvula fique em um estado fechado e impedindo o fluxo de fluido. Quando a bobina solenóide é energizada, o campo magnético gerado supera a força da mola e levanta o núcleo da válvula, abrindo a válvula e permitindo que o fluido flua. Quando a energia é cortada, o campo magnético desaparece e a força da mola retorna o núcleo da válvula à sua posição original, fechando a válvula.

● Válvula solenóide normalmente aberta: em contraste com o tipo normalmente fechado, quando não for alimentado, a válvula está em um estado aberto, permitindo que o fluido flua livremente. Quando energizado, a força eletromagnética move o núcleo da válvula, fechando a válvula e cortando a passagem do fluido.

Especificação da válvula operada por solenóide:

ProdutoRecurso:

● Resposta Rápida: O núcleo da válvula se move impulsionado pela força eletromagnética, com um tempo de resposta extremamente curto, geralmente variando de alguns milissegundos a várias dezenas de milissegundos. A válvula operada por solenóide pode atingir rapidamente o controle liga-desliga do fluido e atender aos requisitos em tempo real do sistema.

● Alta confiabilidade: a estrutura é simples, com poucas peças móveis, reduzindo a probabilidade de falhas. Após rigorosos testes de inspeção e confiabilidade da qualidade, a válvula operada por solenóide pode manter o desempenho estável durante a operação contínua de longo prazo.

● Controle preciso: a válvula operada pelo solenóide pode controlar com precisão o fluxo e o fluxo do fluido. Ajustando o tamanho atual da bobina eletromagnética ou do sinal de pulso, ele também pode obter uma regulação precisa do fluxo.

● Instalação e manutenção fácil: a válvula operada pelo solenóide é de tamanho pequeno e possui vários métodos de instalação, permitindo a instalação direta no pipeline. A manutenção é simples; Somente verificações regulares sobre o status da bobina eletromagnética e das vedações são necessárias e as substituições podem ser feitas quando necessário.

● Compatibilidade forte: a válvula operada por solenóide pode ser integrada a vários sistemas de controle de automação, como PLC (controlador lógico programável) e DCS (sistema de controle distribuído), para obter controle remoto e operação automatizada.

● Automação industrial: Nos sistemas pneumáticos e hidráulicos, a válvula operada por solenóide é usada para controlar o movimento de cilindros e cilindros de óleo, permitindo a operação automática de equipamentos mecânicos, como linhas de produção automatizadas e robôs.

● Equipamento médico: em instrumentos médicos, a válvula operada por solenóide é usada para controlar com precisão o fluxo de gases e líquidos, como ventiladores e analisadores de sangue.

● HVAC: controla a circulação de refrigerantes, água quente e água fria para obter regulação de temperatura e umidade, como sistemas centrais de ar condicionado, geladeiras e ar condicionado.

● Indústria automotiva: aplicada nos sistemas de frenagem, sistemas de injeção de combustível e sistemas de controle de emissões de escape de automóveis, a válvula operada por solenóide melhora o desempenho e a segurança dos automóveis.

● Tratamento de água: Nos sistemas de tratamento de águas residuais e abastecimento de água, a válvula operada por solenóide é usada para controlar a regulação ligada e fluxo do fluxo de água, alcançando a utilização racional e o tratamento dos recursos hídricos.
