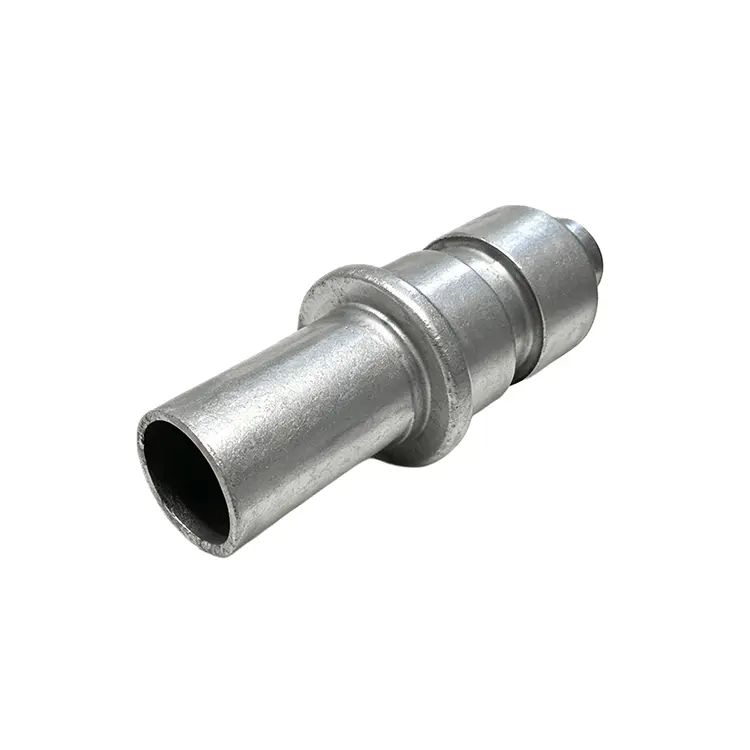

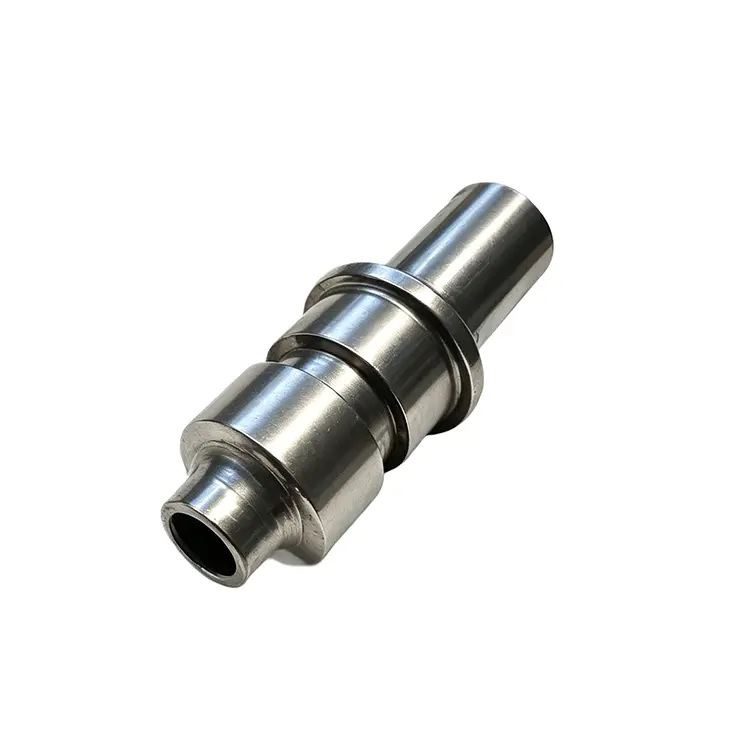

Luva oca flangeada com furo passante para juntas de flange aparafusadas

Cada luva oca flangeada com furo passante para juntas de flange aparafusadas do fabricante de metal Qimao é usinada a partir de barras sólidas ou peças forjadas e, em seguida, tratada termicamente quando especificado. O diâmetro do furo passante é 1–2 mm maior que o diâmetro nominal do parafuso para facilitar a montagem. A espessura do flange varia de 3 mm a 15 mm dependendo dos requisitos de carga.

As opções de superfície incluem acabamento liso, zincagem ou revestimento PTFE para resistência química. Carimbamos números de peça e classes de material na face do flange para rastreabilidade. As tolerâncias dimensionais seguem ISO 2768-m ou mais rigorosas mediante solicitação.

Todas as bordas são rebarbadas. Sem cantos afiados. A bucha pode ser fornecida com ou sem extremidades de furo chanfradas. Também oferecemos compensações de furo não padronizadas para retroajuste de padrões de flanges antigos. Cada lote inclui um relatório dimensional. O teste de dureza está disponível para classes de alta resistência.

Parâmetro do produto (especificação)

Característica do produto

• Design flangeado de peça única – Luva flangeada oca com furo passante para juntas de flange aparafusadas, sem arruelas soltas ou calços empilhados. Montagem mais rápida, menos peças a perder.

• Orifício passante de precisão – O parafuso desliza facilmente, mas permanece centralizado. Nenhum barulho sob vibração.

• Opções reais de materiais – aço carbono (1045, A36), inoxidável (304, 316) ou liga (4140, 17-4PH). Temos estoque de tamanhos comuns.

• Face plana do flange – retificada com precisão de 0,1 mm. Evita a flexão dos parafusos e a fixação irregular.

• Bordas rebarbadas – É seguro manusear com as mãos desprotegidas ou com luvas. Sem cantos afiados.

• Comprimentos personalizados – Qualquer comprimento de 10 mm a 200 mm. Sem custo extra para tamanhos fora do padrão.

• Acabamentos de superfície – Liso, zincado ou revestido com PTFE. Inox 316 para uso offshore ou químico.

• Rastreável – Classe do material e número de lote estampados na face do flange.

Aplicativo

1. Flanges de tubulação com parafusos muito longos

Nossa luva flangeada oca com furo passante para juntas de flange aparafusadas, em vez de cortar parafusos ou empilhar arruelas, use uma luva para ocupar espaço extra. A porca aperta contra uma superfície sólida.

2. Montagem do atuador de válvula

Atua como um espaçador entre o flange da válvula e o suporte do atuador. O furo passante mantém o parafuso centralizado.

3. Aço estrutural com furos ranhurados

Preenche a largura do slot. Evita que a cabeça do parafuso se desloque. O flange cobre as bordas do slot para transferência uniforme de carga.

4. Retrofit de flanges antigos e desalinhados

A manga oferece espaço para ajustar o ângulo do parafuso. Não é necessário martelar.

5. Alargamento temporário do flange para substituição da junta

Protege os furos do flange contra danos nos parafusos de elevação. Remova a luva após o trabalho e instale os parafusos normais.

6. Suportes de tubos offshore sob vibração

A extremidade flangeada resiste à rotação. O furo passante mantém o parafuso centralizado mesmo com movimento lateral. O aço inoxidável 316 dura anos.

7. Parafusos de elevação da placa de base da bomba

Solde a luva à placa de base. Guia o parafuso de levantamento e fornece superfície de impulso plana. Não há blocos soltos para perder.

8. Tubos químicos revestidos com PTFE

Atua como limitador de torque. Evita o esmagamento do revestimento. Aperte até que a luva entre em contato com as faces do flange.

9. Alinhamento de construção de flanges pesados

Use a luva como alavanca para unir flanges desalinhados. Substitua por parafuso padrão após o alinhamento.

10. Suportes de montagem do cilindro hidráulico

Preenche lacunas variáveis ​​entre o flange do cilindro e o suporte. Parece mais limpo do que arruelas empilhadas. Não vai afrouxar com o tempo.

Vantagem de fábrica

Mantemos peças em bruto de aço comum e inoxidável em estoque para luva oca flangeada com furo passante para juntas de flange aparafusadas. Cada bucha é inspecionada individualmente quanto à concentricidade do furo e ao paralelismo do flange. Não utilizamos subcontratados terceirizados para usinagem – tudo é feito internamente.

Nossa equipe de qualidade fornece fotos em tempo real durante a produção, se solicitado. Também oferecemos usinagem de amostra antes de pedidos em grandes quantidades. Muitos clientes voltam porque detectamos erros de desenho antes de cortar o metal, e não depois.
