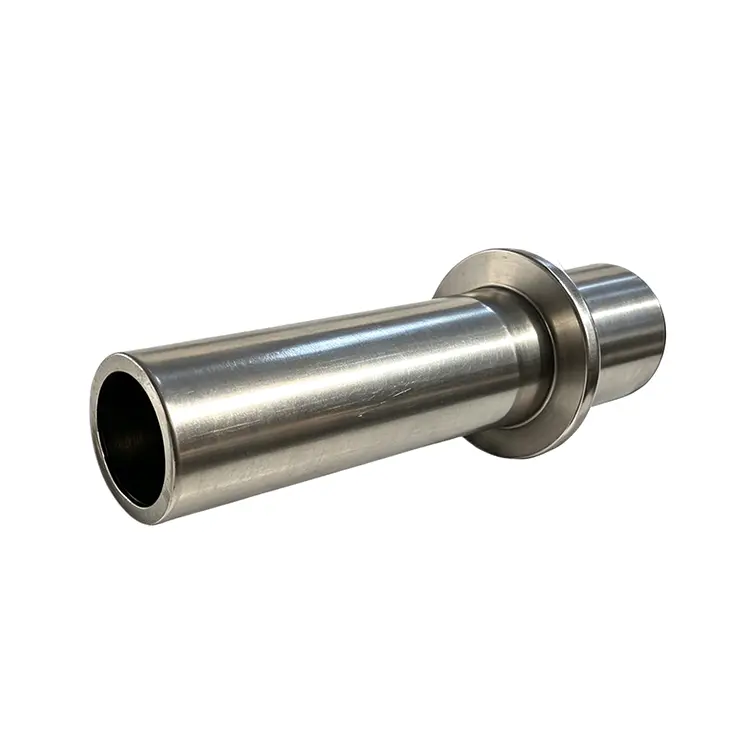

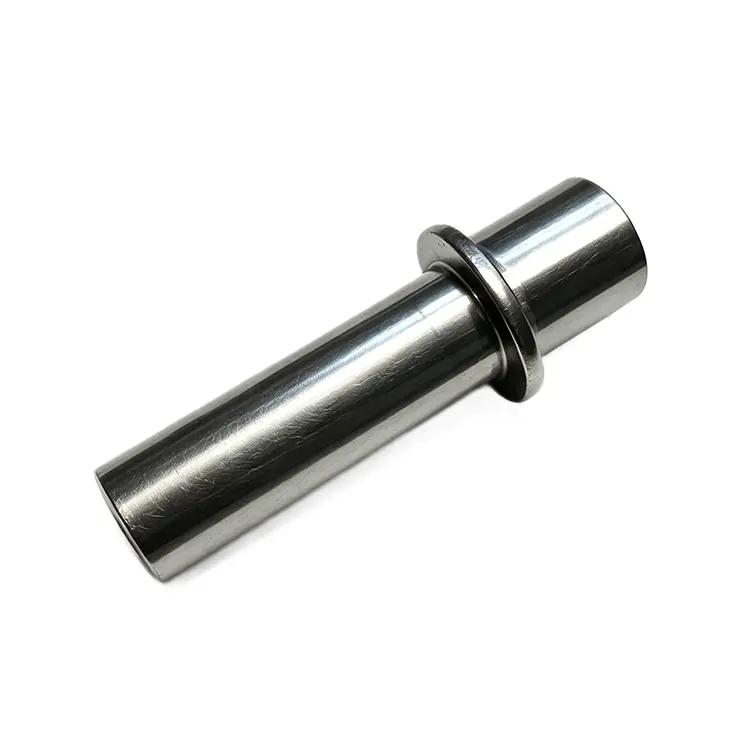

Bucha de ombro com flange de aço oco para equipamentos de automação

Esta é uma bucha de ombro flangeada de aço oco de qualidade para equipamentos de automação do fabricante de metal Qimao, a cavidade central permite a passagem de linhas de ar, fios de sensores ou tubos de lubrificação diretamente através do ponto de articulação. eliminando a inclinação durante a instalação por pressão.

O material é diferente escolhido pelo cliente, enquanto o núcleo permanece dúctil. Tolerância do furo H7, tolerância do diâmetro externo g6. A seção oca reduz a massa rotativa em aproximadamente 35% em relação aos equivalentes sólidos, o que reduz diretamente os requisitos de torque do motor e a geração de calor em aplicações de indexação de alta velocidade.

Parâmetro do produto (especificação)

Característica do produto

Núcleo oco – A bucha de ombro com flange de aço oco para equipamentos de automação passa fios, linhas de ar ou tubos de resfriamento diretamente através do pivô.

Flange integral – Elimina arruelas de encosto ou anéis de retenção separados.

Aço endurecido – superfície de desgaste de 55–60 HRC com núcleo tenaz e resistente a impactos.

Pronto para encaixe por pressão – diâmetro externo e furo retificados, sem necessidade de alargamento da linha após a instalação.

Flats anti-rotação (opcional) – Para aplicações de oscilação de alto torque.

Aplicativo

• Bucha de ombro flangeada de aço oco para unidades pick-and-place de equipamentos de automação com garras pneumáticas (tubos de ar direcionados através da bucha)

• Tabelas de discagem de indexação onde os interruptores de limite precisam de fiação central

• Mandíbulas de vedação de filme de embalagem com linhas de água de resfriamento

• Sondas de teste automatizadas (fios de sinal protegidos dentro do eixo oco)

• Braços robóticos articulados para paletização (reduz a massa oscilante)

• Suporte de eixo em estações elevatórias verticais com alimentação de lubrificação central

Guia de uso

Passo 1 – Preparação da habitação

Verifique e confirme a tolerância do furo da bucha de ombro com flange de aço oco para equipamentos de automação. Borda de entrada do chanfro.

Passo 2 – Prensa a frio (preferencial)

Aplique óleo leve no diâmetro externo da bucha. Use uma ferramenta de prensa plana que entre em contato apenas com o perímetro do flange – nunca com a borda oca. Pressione até que o flange assente totalmente na face do alojamento.

Passo 3 – Sem alargamento

Como aprimoramos após o tratamento térmico, o furo mantém seu tamanho final. Forçar um alargador arruinará a superfície endurecida.

Passo 4 – Uso de núcleo oco

Passe a tubulação ou a fiação pelo centro antes de inserir o eixo correspondente. Prenda os fios usando um anel isolante não metálico na extremidade não flangeada.

Passo 5 – Ajuste do eixo

Use tolerância de eixo g6 ou f7. Lubrifique com graxa EP durante os primeiros 200 ciclos.
