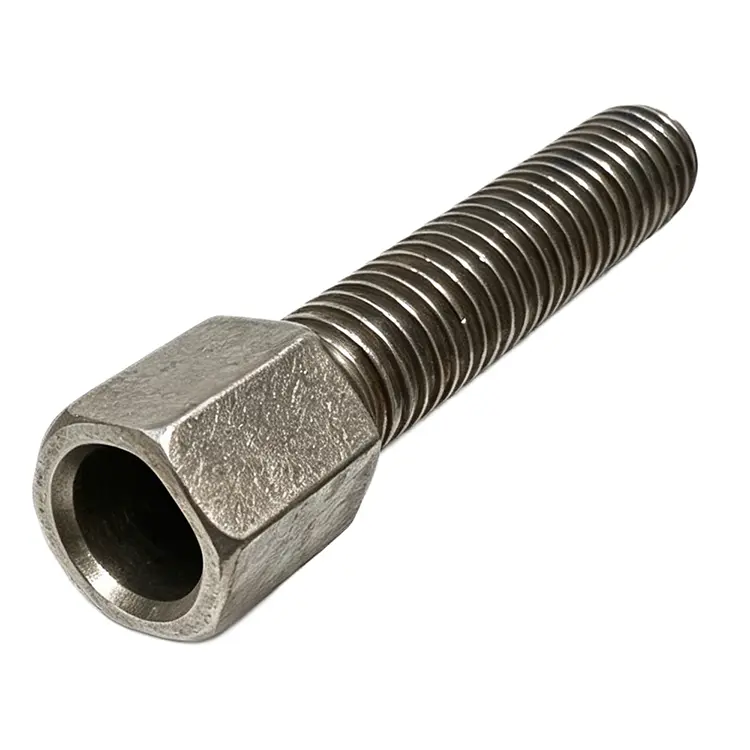

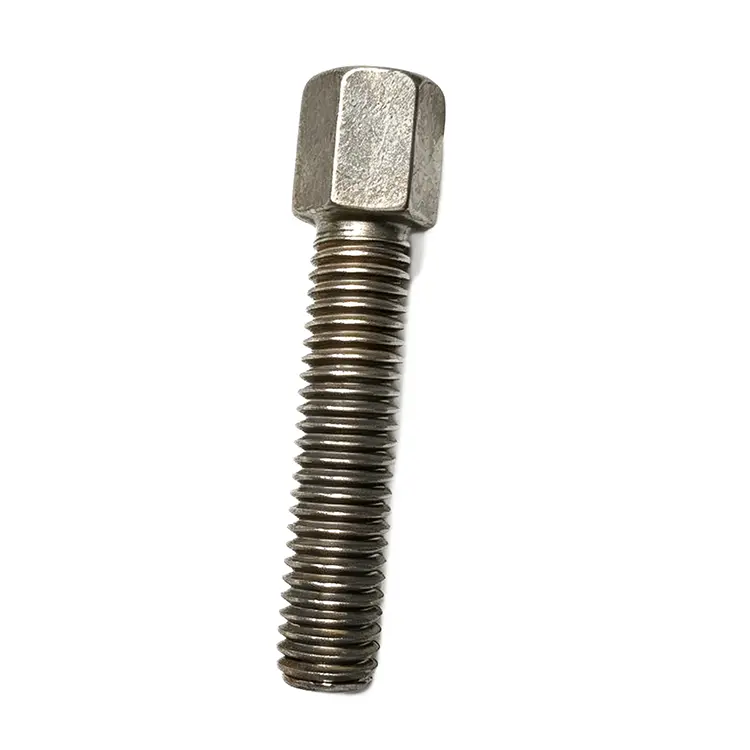

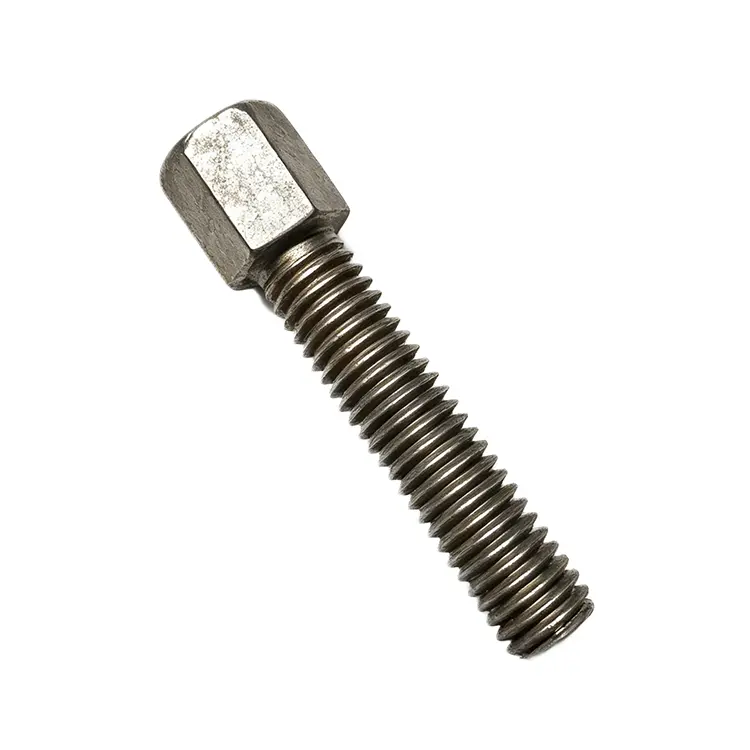

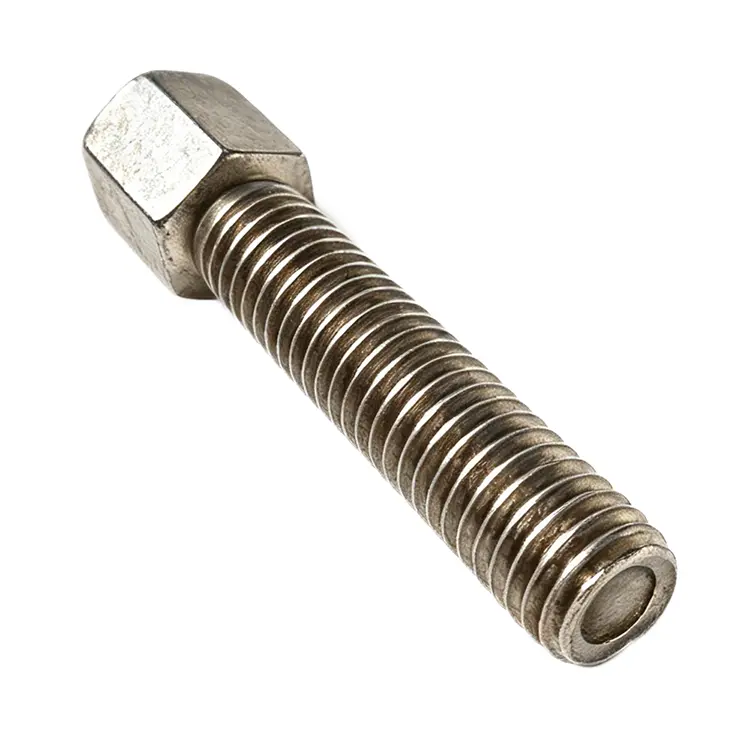

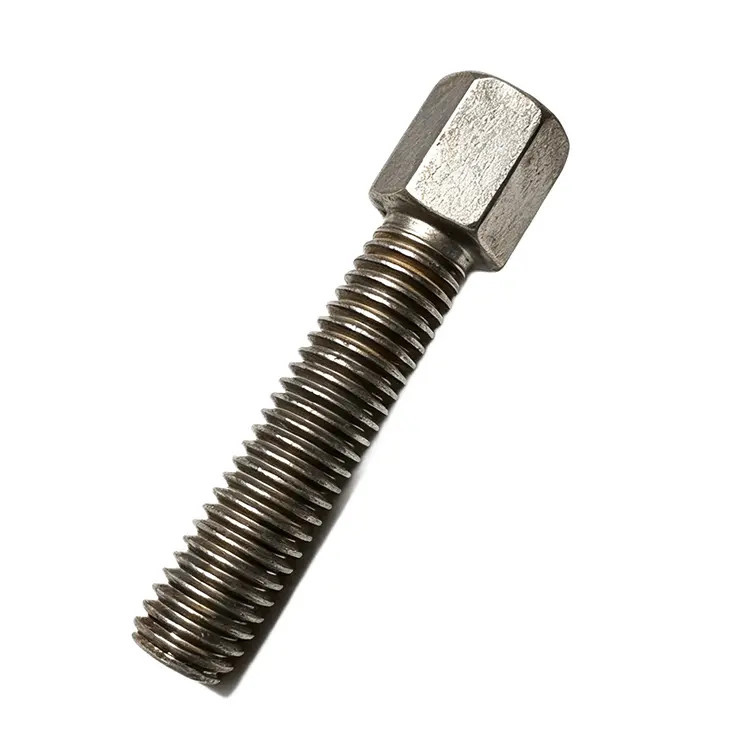

Parafuso de travamento de rosca ajustável M4

O fabricante de metal Qimao é um fornecedor profissional de parafuso de travamento de rosca ajustável M4.

Mecanismo de ajuste:O design do colar com parafuso de travamento de rosca fornece ajuste contínuo de altura desde a posição retraída até a extensão total. O colar apresenta uma superfície serrilhada para ajuste manual ou pode ser engatado com ferramentas padrão para posicionamento preciso.

Sistema de bloqueio:Trava de fricção integrada que engata automaticamente quando o colar de ajuste é apertado contra a superfície de contato. O torque de travamento é predefinido de fábrica dentro de uma faixa especificada para garantir uma fixação confiável sem a necessidade de ferramentas especializadas para instalação.

Material e Acabamento:Fabricado em aço de médio carbono com classificação de resistência à tração adequada para aplicações M4 classe 8.8. O acabamento padrão é zincado transparente com passivação trivalente, oferecendo resistência à corrosão em condições internas normais.

Dados Dimensionais:O comprimento total da haste mede 45,5 mm na posição totalmente fechada. O diâmetro do colar de ajuste é otimizado para caber dentro dos envelopes de folga padrão, proporcionando ao mesmo tempo uma superfície de engate adequada para aperto.

Teste de conformidade:Cada lote passa por testes funcionais, incluindo inspeção de calibre de rosca, testes de ciclo de ajuste e verificação de torque de travamento para manter uma qualidade consistente.

Parâmetro do produto (especificação)

Característica do produto

• Parafuso de travamento de rosca ajustável M4 O colar de ajuste integrado permite o posicionamento contínuo em altura sem a necessidade de componentes espaçadores ou calços adicionais. Esse design de peça única simplifica o gerenciamento de estoque e elimina peças soltas que poderiam ser perdidas durante a montagem ou manutenção.

• O mecanismo de travamento baseado em fricção resiste ativamente ao afrouxamento sob condições típicas de vibração industrial. A força de travamento permanece consistente em toda a faixa de ajuste, proporcionando fixação confiável mesmo quando o parafuso não é apertado com sua capacidade máxima de fixação.

• A zincagem com passivação trivalente oferece resistência à corrosão adequada para aplicações internas e externas protegidas. Este acabamento também proporciona uma lubrificação consistente que evita escoriações durante repetidos ciclos de ajuste.

• A construção em peça única elimina porcas ou arruelas de travamento separadas que acrescentam complexidade aos procedimentos de montagem. O design unificado reduz o número total de componentes necessários por ponto de conexão.

Aplicativo

O parafuso de travamento de rosca ajustável M4 para montagem de gabinete eletrônico onde as folgas dos componentes internos variam devido às tolerâncias de empilhamento da PCB. O recurso de altura ajustável permite que os montadores compensem essas variações sem redesenhar o gabinete.

• Protetores e tampas para máquinas pequenas que requerem fixação segura com renivelamento ocasional de altura durante a manutenção. O mecanismo de travamento mantém a posição definida firmemente, ao mesmo tempo que permite ajustes durante a manutenção do equipamento.

• Painéis de acabamento interno automotivo onde as superfícies do substrato não são perfeitamente planas na peça. Este parafuso fornece força de fixação consistente, independentemente de irregularidades superficiais localizadas.

• Montagem de chassis de equipamentos médicos onde conexões seguras são obrigatórias e peças soltas não podem ser toleradas. O design de peça única atende aos requisitos de limpeza e aos padrões de segurança para dispositivos médicos.

• Construções de protótipos e desenvolvimento onde as alterações de projeto frequentemente exigem diferentes alturas de impasse. Este parafuso acomoda essas alterações sem a necessidade de adquirir novos fixadores de comprimento fixo para cada iteração.

Guia de instalação e uso

1. Comece verificando se o parafuso de travamento de rosca ajustável M4 que recebe o furo ou porca rosqueada atende à tolerância interna da classe 6H. Acione manualmente o parafuso por pelo menos três voltas completas para confirmar o alinhamento adequado da rosca antes de aplicar qualquer torque.

2. Gire o colar de ajuste até a posição de altura desejada em relação à haste do parafuso, mas mantenha-o solto até que os componentes a serem fixados estejam devidamente posicionados uns contra os outros.

3. Assim que os painéis ou peças entrarem em contato, avance o parafuso na rosca correspondente até que o colar de ajuste toque a superfície.

4. O travamento final é obtido apertando a cabeça do parafuso enquanto mantém o colar de ajuste estacionário.

Uma chave de torque ajustada para 2,8 a 3,2 N·m garante força de fixação consistente para aplicações de aço M4. Após a instalação inicial, verifique se o colar de ajuste permanece firmemente assentado na peça de trabalho. Para desmontagem, afrouxe primeiro a cabeça do parafuso para aliviar a força de fixação e, em seguida, gire o colar se for necessária uma altura diferente para instalações futuras. O recurso de travamento não requer manutenção e permanece eficaz em toda a faixa de ajuste. Para ambientes com vibrações severas, a aplicação de trava-roscas de resistência média nas roscas antes da montagem final proporciona segurança adicional.
