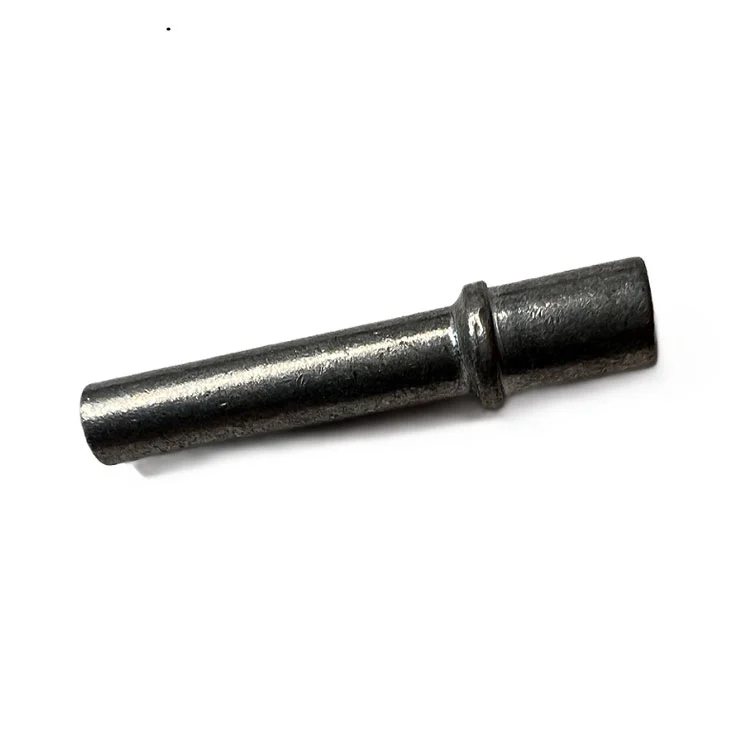

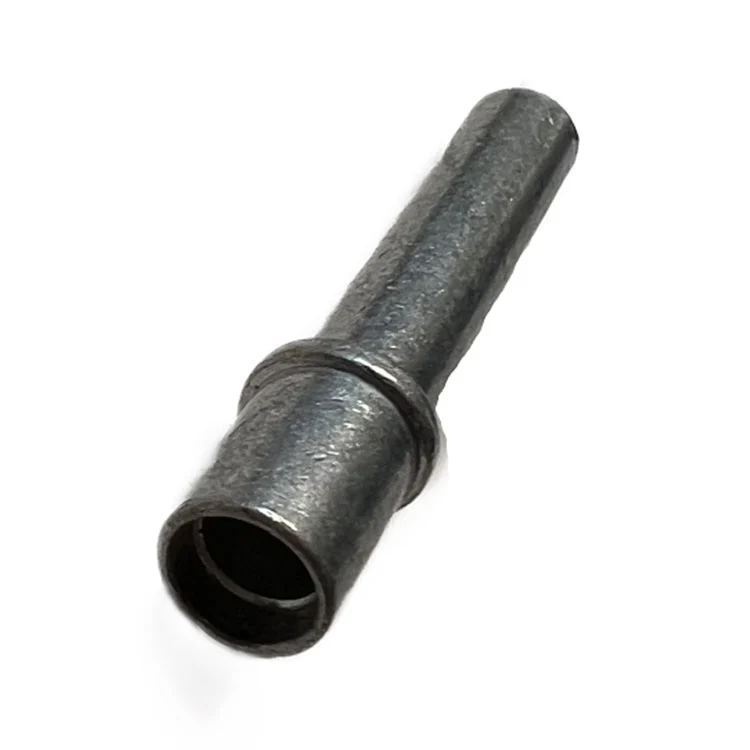

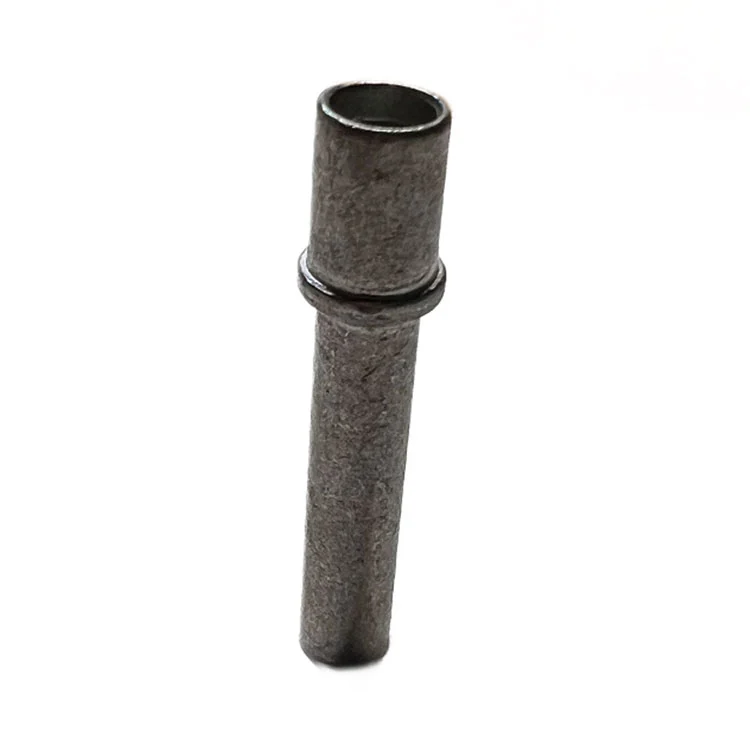

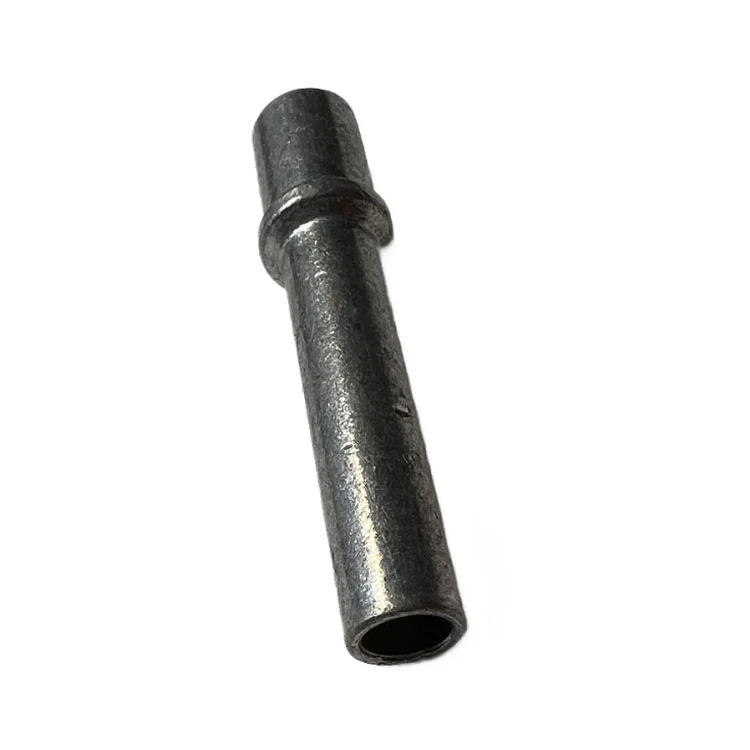

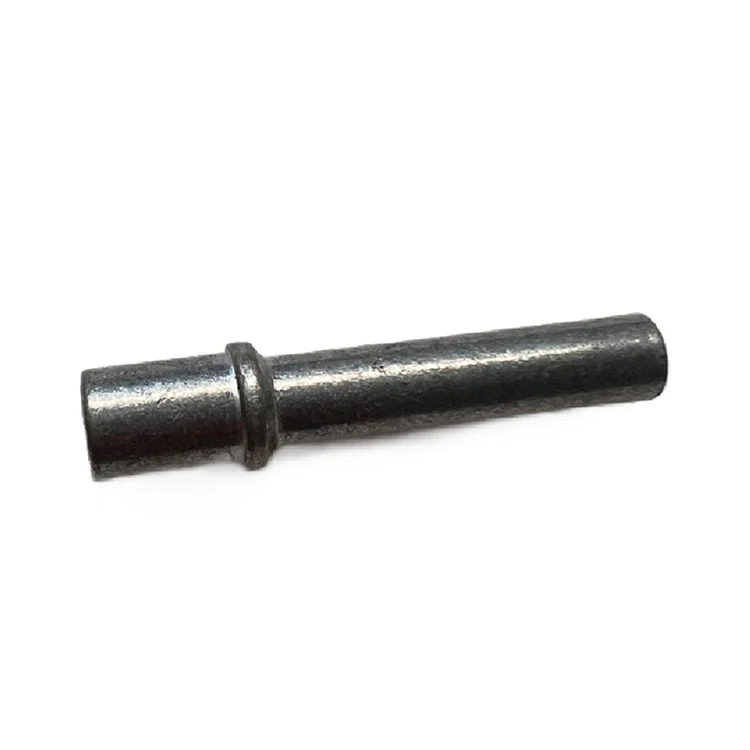

Design de pino semi-oco escalonado de precisão para transmissão automotiva e industrial

Qimao Metal Fabricante é uma fábrica e fornecedora profissional de design de pino semi-oco escalonado de precisão para sistemas de transmissão automotivos e industriais. Os diâmetros escalonados dos produtos permitem que um pino alinhe engrenagens, sincronizadores e rolamentos no mesmo eixo. OD típico de 6 mm a 22 mm. A profundidade oca pode atingir 60% do comprimento total. A dureza nas superfícies do rolamento atinge 58–62 HRC, mas o núcleo permanece um pouco mais macio para não quebrar. Cada pino é verificado quanto a rachaduras com partículas magnéticas antes de ser embalado.

Guia de instalação

Ao instalar o design de pino semi-oco escalonado de precisão para transmissão automotiva e industrial, sopre o orifício do pino com ar antes de começar - os cavacos ficam escondidos lá. Coloque um pouco de óleo leve apenas no primeiro degrau, não na seção oca. Deslize-o manualmente até que o primeiro degrau toque na caixa. Em uma linha de produção, use uma prensa pneumática de toque suave com um batente de profundidade ajustado cerca de 0,2 mm acima do nível. Empurre em linha reta – se a prensa estiver inclinada, você danificará o canto do degrau. Para furos cegos, faça um pequeno orifício de ventilação de 2 mm na parte inferior, caso contrário o ar ficará preso na cavidade oca. Para retirá-lo, use um extrator rosqueado que segure o furo interno. Nunca bata diretamente na face oca com um martelo.

Parâmetro do produto (especificação)

Recurso principal do produto

Primeira coisa - o design de pino semi-oco escalonado de precisão para transmissão automotiva e industrial é cerca de 35% mais leve que um pino sólido. Isso aumenta quando você o gira dentro de uma caixa de câmbio. Em segundo lugar, as etapas significam que você não precisa de arruelas ou espaçadores extras. Terceiro, o forjamento a frio mantém o fluxo do grão ao redor da seção oca, de modo que resiste melhor à fadiga do que os pinos usinados. Quarto, ambas as extremidades do furo têm um pequeno chanfro – ajuda os alimentadores automáticos a agarrá-lo sem emperrar. Quinto, os diâmetros de localização terminam em Ra 0,8 ou melhor, para que não consumam o furo de acoplamento ao longo do tempo. Juntos, eles economizam chamadas de campo.

Aplicativo

1. Cubos de transmissão de dupla embreagem – Eles travam a luva sincronizadora no cubo e deixam o óleo fluir pelo meio oco.

2. Eixos de tomada de força para equipamentos industriais – Atuando como um pino de cisalhamento que não enviará cacos de metal para todos os lados quando quebrar.

3. Caixas de transferência -O design de pino semi-oco escalonado de precisão para transmissão automotiva e industrial usado para alinhar a roda dentada da corrente ao eixo de saída.

4. Acessórios pesados ​​– Funcionam como pinos de localização entre as metades do alojamento que se separam para manutenção.

5. Unidades de acionamento elétrico – Uma versão menor é usada para a lingueta da trava de estacionamento.

6. Tratores – Usados ​​em trilhos de mudança de faixa.

Nossa vantagem de fábrica

Executamos cold headers de seis estágios a partir de Taiwan, com uma câmera observando cada estação ao vivo. O design de pino semi-oco escalonado de precisão para o formato do sistema de transmissão automotivo e industrial precisa de punções especiais de metal duro - nós mesmos os retificamos a cada 10.000 ciclos. Tamanhos padrão como 8 mm, 10 mm e 12 mm de diâmetro externo são enviados em dez dias úteis. Cada lote fornece uma amostra de seção transversal montada em resina para que você mesmo possa ver a espessura da parede. Mantemos em estoque os três padrões de etapas mais comuns para amostras do mesmo dia. A fábrica é IATF 16949, não apenas a ISO básica. Seu inspetor de qualidade pode verificar e ver nosso vídeo ao vivo.
