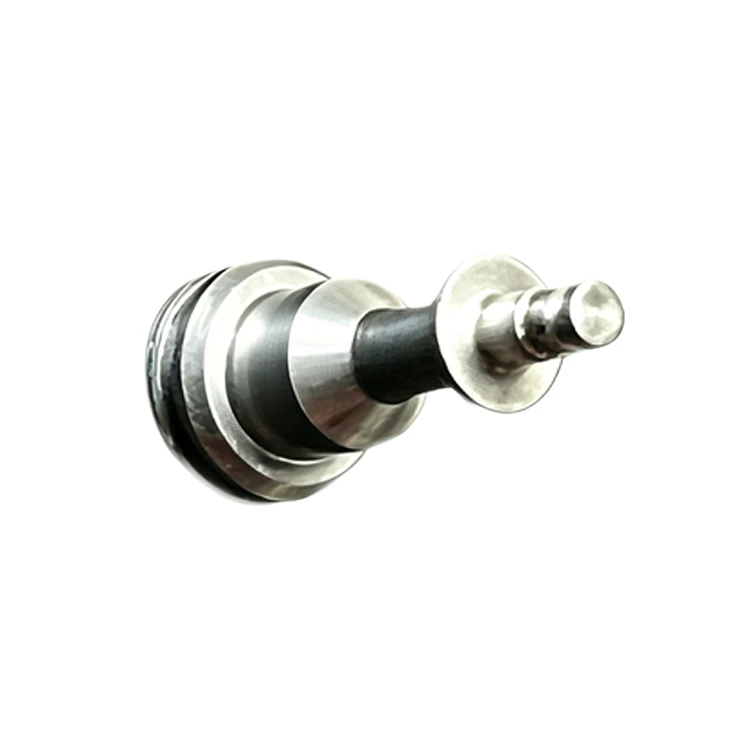

Núcleo de armadura de substituição de êmbolo solenóide para válvulas hidráulicas e pneumáticas

Núcleo de armadura de substituição de êmbolo solenóide de qualidade do fabricante de metal Qimao para válvulas hidráulicas e pneumáticas do fabricante de metal Qimao opções de materiais de produto: aço inoxidável 430FR (padrão) ou 430F para melhor usinabilidade. Faixa de curso: 0,5 mm a 5 mm dependendo da série da válvula. Tamanho da rosca: M3 a M6 na extremidade da haste ou tipo simples para armaduras deslizantes. Temperatura operacional: -20°C a +120°C (-4°F a 248°F). Estilo de vedação: tipo O-ring capturado macio ou sede lapidada de metal com metal. Cada núcleo é retificado sem centro para um acabamento liso de Ra0,4μm ou melhor. Também fornecemos a mola de retorno, buchas guia e arruelas de vedação, se necessário. Cada lote é testado quanto à força de tração e tempo de liberação em um equipamento de teste de solenóide real, e não apenas em uma verificação visual.

Parâmetro do produto (especificação)

Característica do produto

1. Feito de aço inoxidável magnético Fazemos com que este núcleo de armadura de substituição de êmbolo solenóide para válvulas hidráulicas e pneumáticas use grau 430F ou 430FR. Essas ligas respondem à bobina solenóide. Quando a bobina é energizada, o êmbolo se move. Os êmbolos baratos usam aço não magnético e quase não mudam. Os nossos sempre ficam limpos.

2. Diâmetro externo retificado de precisão A superfície externa fica retificada após o giro. Isso remove qualquer conicidade ou ondulação. O êmbolo acabado desliza dentro do orifício da válvula com alguns décimos de folga. Não muito apertado. Não muito solto.

3. Corte no comprimento exato Não temos estoque de tamanhos aleatórios. Você nos dá o comprimento do seu antigo êmbolo. Cortamos mais ou menos um milésimo de polegada. Não é necessário aparar do seu lado.

4. Ranhuras usinadas onde especificado Algumas válvulas possuem ranhuras para lubrificação ou equilíbrio de pressão. Podemos adicioná-los. Ranhuras retas. Sulcos em espiral. Ranhuras escalonadas. Apenas mostre-nos o padrão da sua parte antiga.

5. Extremidades chanfradas para entrada suave Ambas as extremidades recebem um corte em pequeno ângulo. Isto ajuda quando você empurra o êmbolo de volta para o corpo da válvula. Sem arestas vivas que possam raspar o furo interno ou danificar a vedação.

6. Nariz plano ou arredondado disponível Alguns êmbolos têm uma extremidade plana que pára. Outros têm um nariz arredondado que assenta em uma almofada de borracha. Nós podemos fazer qualquer um. Diga-nos o que sua válvula usa.

7. Nenhuma rebarba deixada para trás Cada êmbolo é inspecionado manualmente sob uma lupa. Se sentirmos uma rebarba com a unha, ela volta para a bancada. Você nunca deve cortar uma vedação durante a instalação.

Aplicativo

1. Linhas de automação de fábrica - Quando os cilindros pneumáticos começam a hesitar ou a permanecer abertos por muito tempo, o antigo núcleo do êmbolo costuma ser o verdadeiro culpado. Troque este núcleo de armadura de substituição do êmbolo solenóide para válvulas hidráulicas e pneumáticas durante um tempo de inatividade planejado para restaurar a consistência do ciclo sem substituir todo o banco de válvulas.

2. Unidades de energia hidráulica - Para sistemas de fixação, elevação ou injeção de molde, um núcleo de armadura desgastado causa queda de pressão no momento da mudança. Esta substituição mantém suas válvulas hidráulicas proporcionais ou liga/desliga respondendo de forma limpa, especialmente em baixas tensões.

3. Sistemas de ar para caminhões e equipamentos pesados - Suspensão pneumática, liberação de freio ou válvulas de mudança de transmissão usam pequenos êmbolos solenóides que enferrujam devido à condensação. Nosso núcleo 430FR resiste melhor à corrosão por umidade do que o aço comum, e a geometria corresponde aos corpos de válvulas comuns de veículos comerciais.

4. Estações de tratamento de água – As válvulas de diafragma controladas por solenóides geralmente funcionam 24 horas por dia, 7 dias por semana. Quando o êmbolo original perde a borda de vedação, a válvula começa a vibrar. Um novo núcleo de armadura restaura o fechamento hermético sem o custo de um novo conjunto de válvula piloto.

5. Válvulas piloto de petróleo e gás - Válvulas remotas de cabeça de poço ou de ventilação de dutos precisam de armaduras que não emperrem após meses sem movimento. O design de baixo magnetismo residual deste núcleo se rompe de forma limpa, para que a válvula não deixe de fechar quando você mais precisar.

Tutorial de instalação e uso do produto

Etapa 1 - Desligue a válvula e libere toda a pressão do sistema. Remova a porca da bobina e deslize a bobina para fora do tubo.

Etapa 2 - Desparafuse o núcleo da armadura de substituição do êmbolo solenóide para acionamento manual da válvula hidráulica e pneumática ou a tampa da extremidade. Puxe o núcleo da armadura antiga e retire-o usando uma pinça não magnética (não arranhe o furo do tubo).

Etapa 3 - Verifique se há rebarbas ou ferrugem no interior do tubo guia. Limpe-o com um pano sem fiapos e um pouco de óleo hidráulico limpo.

Passo 4 - Coloque a nova mola no novo núcleo e insira ambas no tubo. Certifique-se de que a sede de borracha ou ponta de metal esteja voltada para o corpo da válvula.

Etapa 5 - Reinstale a tampa ou porca limitadora. Aperte-o com os dedos mais um quarto de volta - apertar demais pode prender o êmbolo.

Etapa 6 - Deslize a bobina de volta, aperte a porca e acione a válvula manualmente (se possível) antes de aplicar pressão total. Feito.
