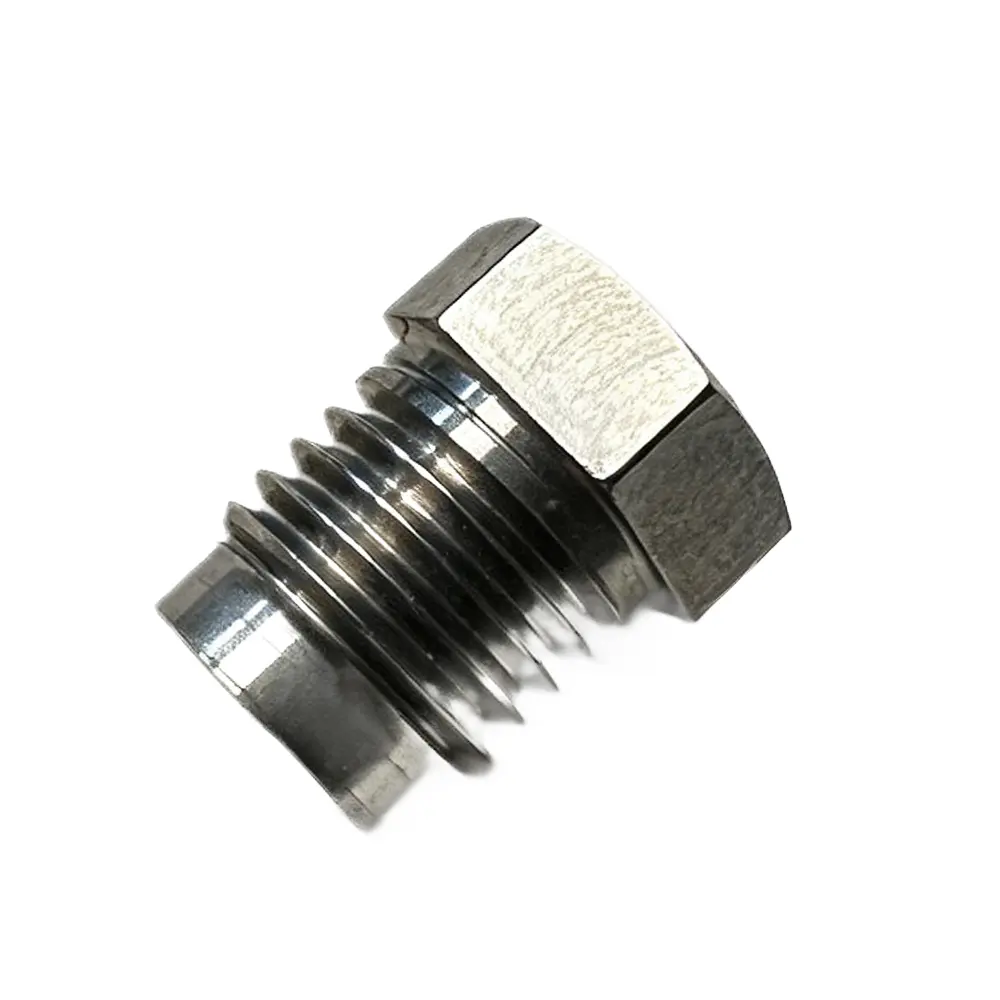

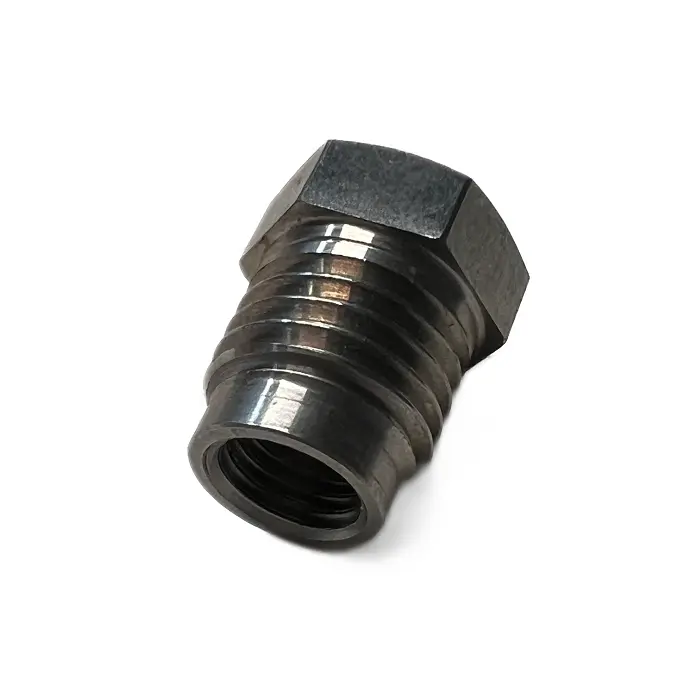

Adaptador universal de rosca fêmea para macho

O adaptador de rosca universal fêmea para macho durável do fabricante de metal Qimao apresenta um giro fêmea padronizado NPT ou BSPP em uma extremidade e um NPT macho fixo ou rosca cônica métrica no oposto, alterando efetivamente o gênero e o tamanho da porta do sistema. O corpo é construído em aço de baixo carbono (12L14) ou aço inoxidável 316 opcional, tratado termicamente de acordo com RC 22-26 para evitar deformação da rosca sob torque repetitivo. As roscas macho são laminadas, não cortadas, o que preserva o fluxo dos grãos do metal, resultando em uma resistência à fadiga 30% maior em comparação com as roscas somente usinadas. As tolerâncias dimensionais aderem à ASME B1.20.1 para roscas de tubos cônicos, com um hexágono controlado plano a plano dentro de +/- 0,005 polegadas para engate da chave. Cada unidade é testada ao ar a 1000 PSI para validar as áreas de vedação antes do jateamento e do revestimento de óleo para resistência à corrosão.

Parâmetro do produto (especificação)

Característica do produto

• Fluxo Bidirecional:O design hexagonal simétrico do adaptador universal de rosca fêmea para macho oferece superfície de torção igual, independentemente da orientação da entrada.

• Capacidade de vedação a seco:Roscas paralelas BSPP opcionais com ranhura para O-ring colada permitem vedação sem lubrificação de rosca em roscas retas.

• Amplo espectro de pressão:Classificado desde vácuo (29,9 inHg) até 6.000 PSI, adequado para linhas de retorno de sucção e circuitos de injeção de alta pressão.

• Reutilização:As roscas laminadas suportam até 15 ciclos de fechamento e quebra antes de apresentarem desgaste mensurável, superando os adaptadores de rosca cortada padrão.

Aplicativo

• Projetos de Retrofit:Conversão de portas de bomba obsoletas em portas de adaptador de rosca universal fêmea para macho em máquinas de moldagem por injeção antigas.

• Equipamentos Móveis:Adaptação de válvulas hidráulicas auxiliares em escavadeiras para conectar ferramentas de rompedores de reposição com diferentes padrões de rosca.

• Plataformas de Bancada de Teste:Troca rápida de sensores e manômetros sem tubulação rígida, permitindo mudanças rápidas de configuração para validação de P&D.

• Resfriadores HVAC:Ligação de válvulas de serviço com rosca imperial a mangueiras de refrigeração métricas para compressores fabricados na Europa.

• Ferramental Submarino:(Com classe 316L) Usado em braços manipuladores de ROV onde a mudança compacta de gênero é necessária para fazer interface com efetores finais especializados.

Detalhes de produção

1. As roscas do adaptador universal de rosca fêmea para macho passam por um processo de formação de rolo triplo em vez de corte de ponto único, que endurece os raios da raiz para suportar marteladas repetidas de chaves de impacto sem descascar.

2. As roscas fêmeas são perfuradas com precisão com um macho de ponta em espiral para atingir um engate de 75% da profundidade da rosca, garantindo que a extremidade fêmea agarre toda a superfície do flanco do componente correspondente.

3. Aplicamos um revestimento de conversão de fosfato de manganês (8-12 mícrons de espessura) que atua como um lubrificante seco, eliminando efetivamente escoriações ao rosquear em coletores de aço inoxidável.

4. Todos os cones de vedação são calibrados com ar usando uma bancada Merkle de acordo com as especificações de aperto manual L1, garantindo uma vedação metal com metal nas primeiras cinco roscas sem depender excessivamente de fita selante.

5. As partes planas da chave de apoio são usinadas com uma textura micro serrilhada para evitar o deslizamento do soquete durante a montagem de alto torque.
