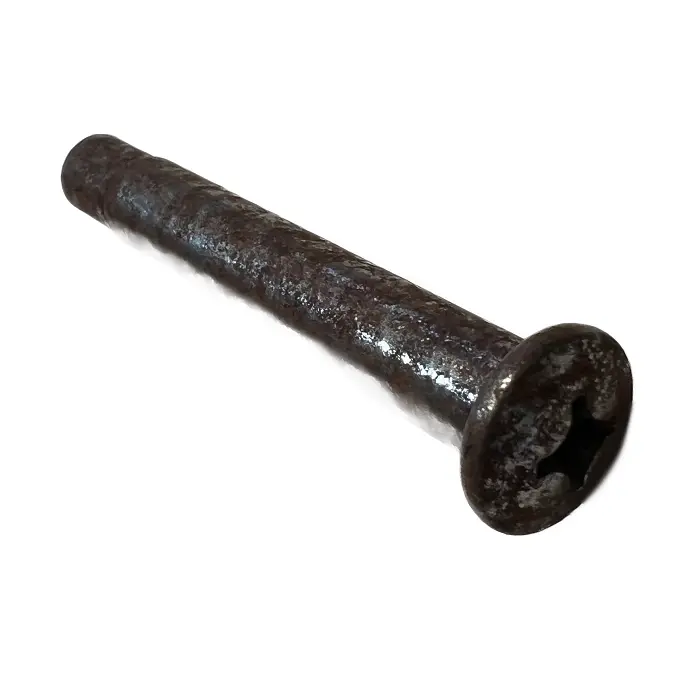

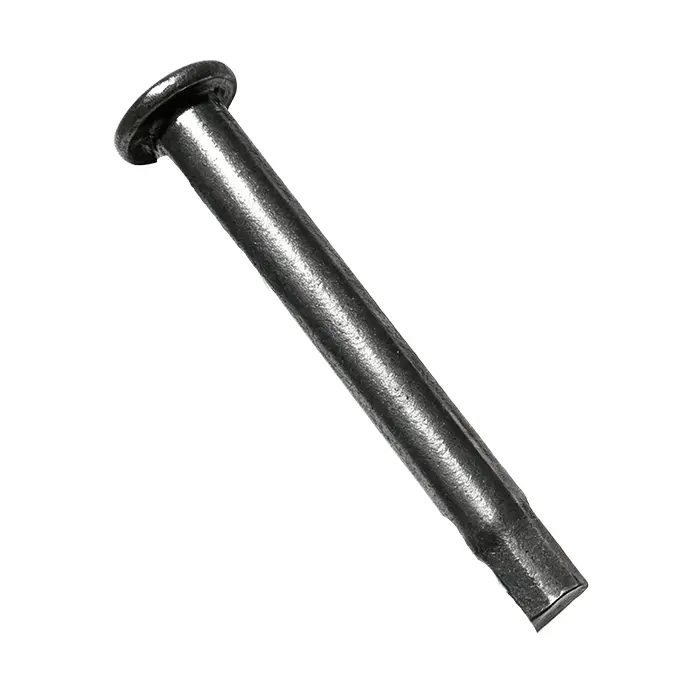

Pino escalonado de diâmetro duplo com ombro

O pino escalonado de diâmetro duplo do fabricante de metal Qimao com diâmetro de localização de ombro é retificado com tolerância h6, h7 ou m6, para que o pino se encaixe no orifício correspondente de forma consistente e sem folga. A seção de ressalto maior é usinada perpendicularmente ao eixo, proporcionando uma superfície de parada positiva que evita inserção excessiva.

Nós os fabricamos em aço temperado com tratamento térmico que atinge HRC 38–42, para que resistam bem ao uso repetido. Para ambientes úmidos ou corrosivos, o aço inoxidável SUS304 está disponível.

O óxido preto funciona para a maioria das aplicações no chão de fábrica. O revestimento de zinco adiciona proteção moderada contra ferrugem. O revestimento de níquel proporciona uma aparência mais limpa com durabilidade extra.

Os diâmetros de localização variam de Ø1mm a Ø20mm. O diâmetro do ombro, a altura do degrau e o comprimento total podem ser ajustados ao seu desenho. A concentricidade entre a seção de localização e o ressalto é mantida firme por meio de usinagem de precisão. Cada lote é verificado com medidores calibrados quanto ao diâmetro, esquadria dos ombros e acabamento superficial antes do envio.

Parâmetro do produto (especificação)

Característica do produto

• Seu design integra funções de posicionamento e parada em um único componente. O diâmetro maior do ressalto evita a inserção excessiva e fornece um limite mecânico, eliminando a necessidade de arruelas de batente ou espaçadores separados.

• A seção de localização retificada com precisão mantém tolerâncias diametrais restritas na faixa h6, h7 ou m6. Esse ajuste controlado garante alinhamento consistente dos componentes e posicionamento repetível em vários ciclos de montagem.

• A construção em aço tratado termicamente com dureza HRC 38–42 oferece resistência ao desgaste para uso repetido. A superfície endurecida mantém a estabilidade dimensional mesmo após serviço prolongado em ambientes industriais.

Aplicativo

• Construção de acessórios e ferramentas onde o posicionamento preciso dos componentes e a parada mecânica são necessários. O pino escalonado de diâmetro duplo com design de ombro fornece localização precisa, evitando deslocamento excessivo em acessórios de fixação.

• Sistemas de montagem automatizados que exigem posicionamento repetível de componentes. A geometria escalonada garante registro consistente para peças que são posicionadas e removidas diversas vezes.

• Conjuntos de moldes que exigem batentes e alinhamento preciso entre as metades do molde. O ressalto atua como um batente positivo enquanto a seção de localização mantém o alinhamento entre os componentes.

Vantagens de fábrica

1. Nossa fábrica mantém rigorosos protocolos de controle de qualidade para produção de pino escalonado de diâmetro duplo com ombro.

2. Operamos centros de torneamento CNC capazes de manter diâmetros de ± 0,01 mm, garantindo um ajuste consistente em todas as execuções de produção.

3. O tratamento térmico é realizado internamente com monitoramento contínuo do forno, garantindo dureza uniforme ao longo de cada lote. 4. O acabamento superficial é realizado utilizando processos controlados para obter espessura e adesão consistentes do revestimento.

5. Nossa equipe de engenharia colabora com os clientes para otimizar a geometria do pino para aplicações específicas, oferecendo assistência de projeto para taxas de passo personalizadas ou requisitos de materiais especiais.

6. Temos estoque de matéria-prima para esta linha de produtos, permitindo prazos de entrega típicos de 10 a 15 dias úteis para pedidos padrão.

7. Cada lote de produção passa por uma inspeção dimensional abrangente, com relatórios de teste disponíveis mediante solicitação.

8. Também oferecemos suporte a requisitos de acabamento especializados, incluindo óxido preto, zincagem e niquelagem, para atender a condições ambientais específicas ou especificações de aparência.
