Êmbolo de indexação com pino de travamento da alça em T para posicionamento do acessório

Temos fabricado este êmbolo de indexação do fabricante de metal Qimao com pino de travamento com alça em T para posicionamento de acessórios há mais de 12 anos no fabricante de metal Qimao, e os clientes ainda nos dizem que não sabiam que algo tão simples poderia economizar tanto tempo de configuração. Este modelo de pino de travamento com alça em T é basicamente nosso carro-chefe para posicionamento de acessórios. O corpo de aço inoxidável resiste mesmo quando o chão de fábrica fica bagunçado – óleo, poeira, lascas de metal, não importa. Puxe a alça, gire-a 90° e ela permanecerá travada até que você esteja pronto. Deixe passar e a mola fará o seu trabalho. Nada sofisticado, apenas uma engenharia sólida que funciona turno após turno. Normalmente mantemos algumas centenas em estoque, então o prazo de entrega não é um problema.

Enviar consulta

Descrição do produto

O êmbolo de indexação da China do fabricante de metal Qimao com pino de travamento com alça em T para posicionamento do dispositivo elétrico apresenta um design simples e acabamento robusto; é de alta qualidade e durável, aumentando significativamente a eficiência operacional.

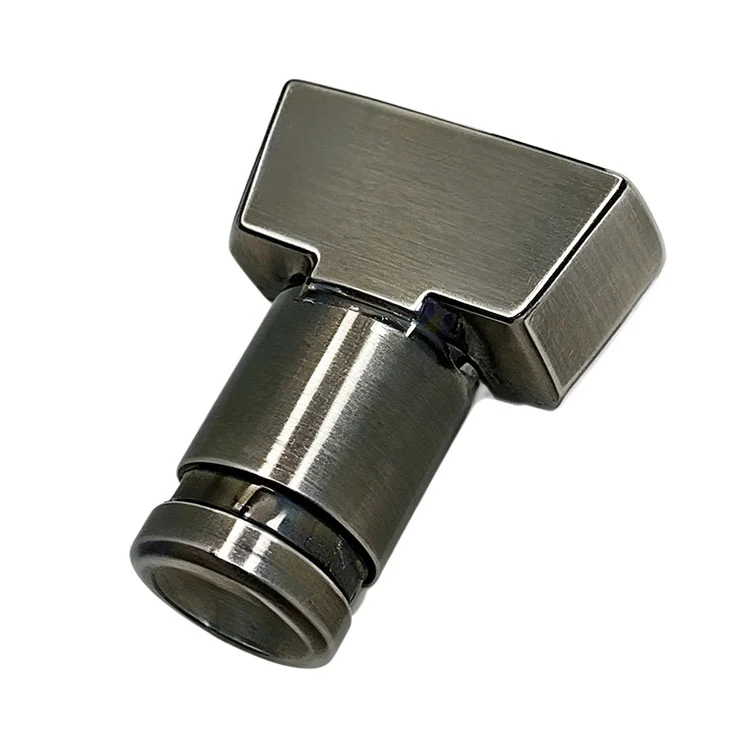

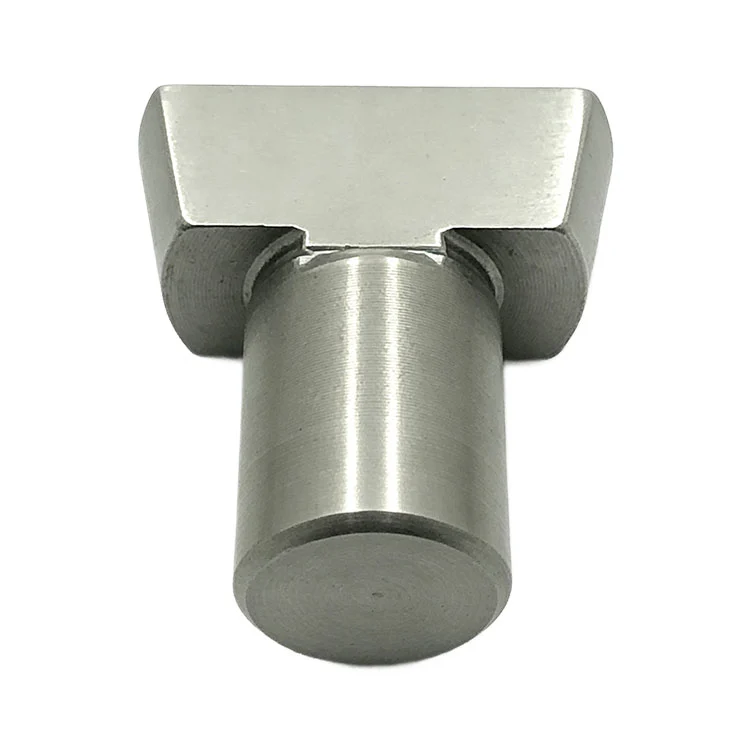

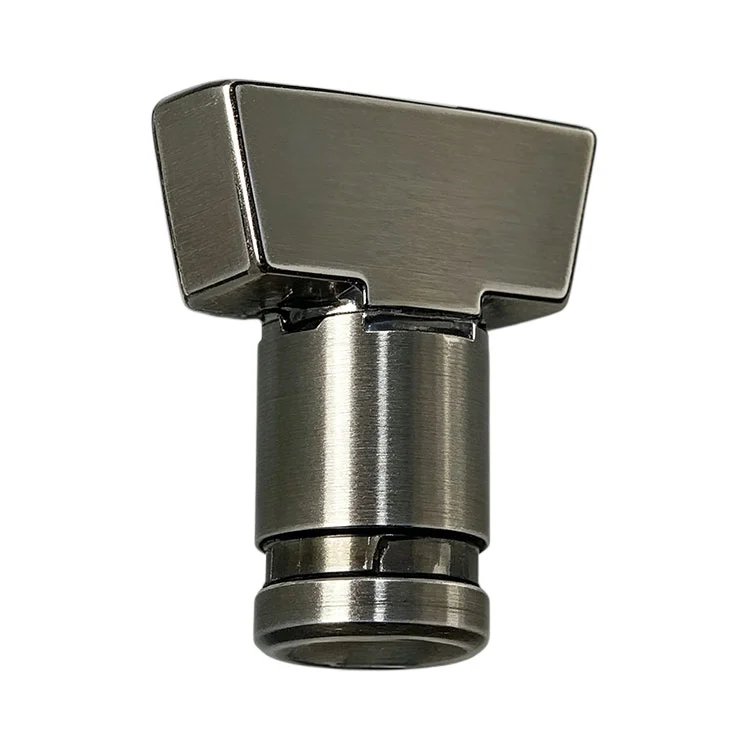

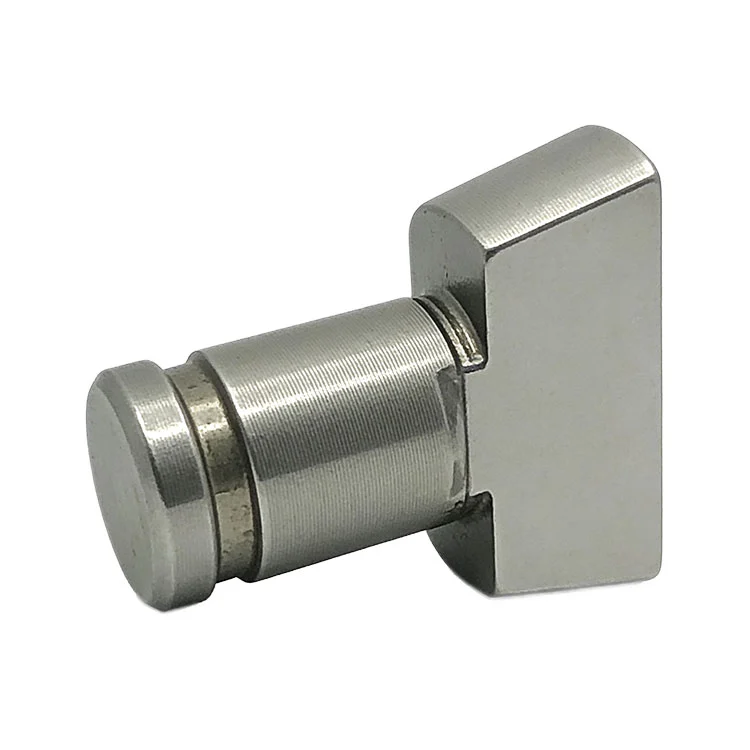

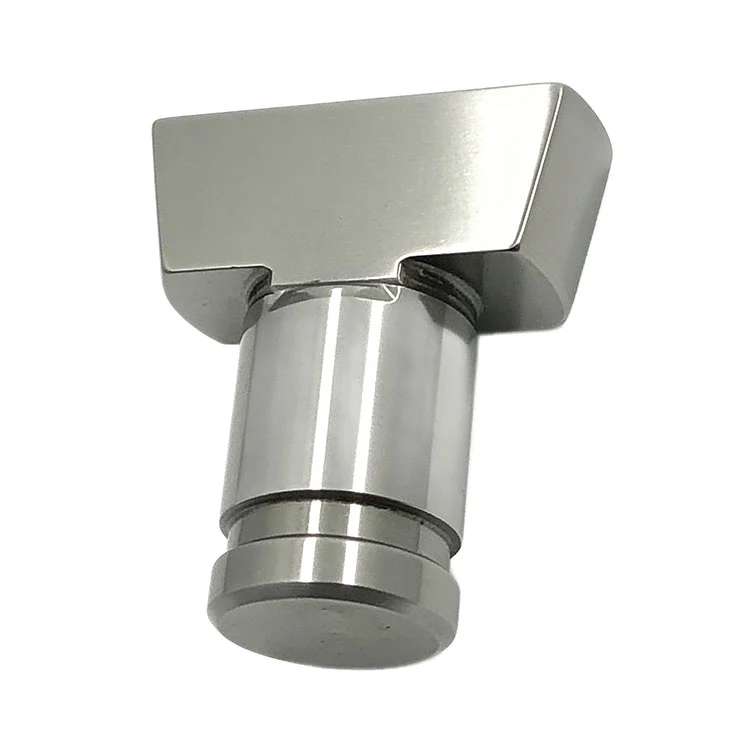

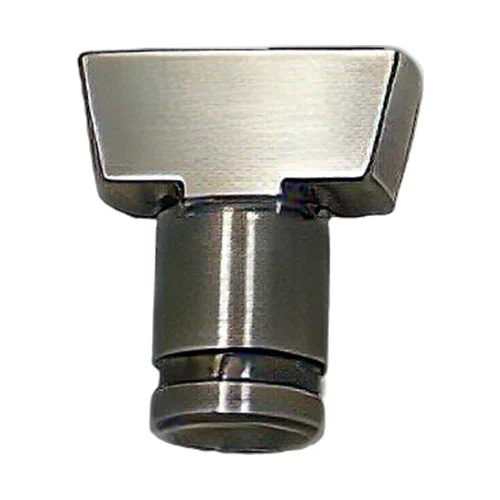

Indexing Plunger With T Handle Locking Pin For Fixture Positioning

Como usar

1-Antes de começar a instalar este êmbolo de indexação com pino de travamento da alça em T, puxe rapidamente o êmbolo. Se parece corajoso? Limpe-o. Lascas de metal são a razão pela qual essas coisas acontecem e leva cinco segundos para serem evitadas.

2-Montando seu aparelho - puxe a alça T e gire um quarto de volta. Você sentirá um clique na posição retraída. Essa é a dica de que o pino permanece para fora enquanto você posiciona a peça de trabalho.

3-Travando-o no lugar – gire a alça para trás para liberar. A mola empurra o pino para frente em seu orifício de localização. Não force. Se não cair suavemente, o alinhamento do furo está errado, e não o êmbolo.

4Para soltar, faça o mesmo movimento: puxar e girar. O pino se retrai e pronto.

Parâmetro do produto (especificação)

Nome do modelo	Material	Comprimento (mm)	Largura (mm)	Diâmetro (mm)	Peso (g)
Êmbolo de indexação com pino de travamento da alça em T para posicionamento do dispositivo elétrico	Aço	22	20	10	16.76

A alça T realmente ajuda

A alça em T oferece aderência real. Você pode puxá-lo em um ângulo, se necessário. Você pode usar dois dedos se um estiver ocupado. E você não precisa olhar para ele para saber em que posição ele está – a orientação da alça informa. Horizontal geralmente significa bloqueado. Pendurado significa engajado. Dica visual simples que economiza um segundo a cada vez. Soma mais de um turno de 10 horas.

Duas versões – saiba qual você precisa

A maioria das pessoas não percebe que existem dois tipos de êmbolo de indexação com pino de travamento com alça em T para posicionamento do acessório até que peçam o errado. Não seja essa pessoa.

Tipo de reinicialização (sem bloqueio) — Você puxa, ele estende. Você solta, a mola puxa de volta. É isso. Bom para aplicações nas quais você está constantemente engajado e desconectado. Pense em mostradores de indexação, acessórios de troca rápida, esse tipo de coisa.

Tipo de bloqueio — Você puxa e gira 90°. Agora o pino permanece retraído até que você o gire para trás. Este é o que você deseja quando precisa deslizar uma peça de trabalho para a posição e travá-la. Porque se o pino continuasse saltando enquanto você alinhava os furos? Sim, isso é frustrante.

Vendemos cerca de 70% do tipo lock-out. A maior parte dos trabalhos de fixação precisa desse controle extra.
