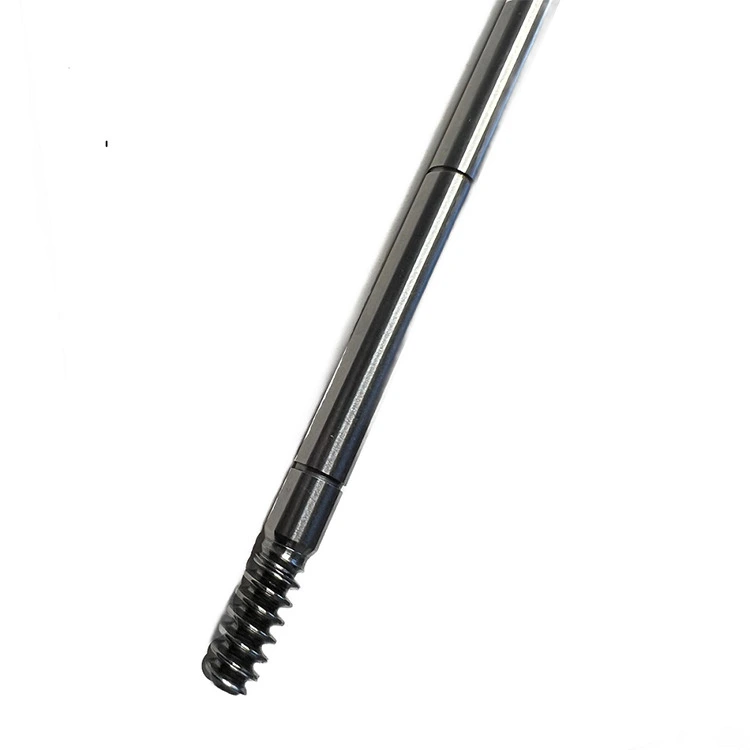

Eixo de engrenagem helicoidal de alto torque para caixas de engrenagens

A maioria dos eixos de engrenagem helicoidal de alto torque para caixas de engrenagens do fabricante de metal Qimao funciona bem no papel, mas falha quando o torque real atinge. É por isso que construímos este eixo de engrenagem sem-fim de alto torque de forma diferente. Ele começa com liga de aço 42CrMo4 ou 20CrMnTi e, em seguida, é endurecido superficialmente ou endurecido, dependendo do perfil de carga. Os flancos da rosca atingem 58–60 HRC enquanto o núcleo permanece resistente o suficiente para absorver choques e forças de torção.

Após o tratamento térmico, retificamos CNC o perfil da rosca em vez de deixá-lo com fresagem áspera. Isso proporciona flancos suaves, ângulo de ataque preciso e baixo atrito contra a roda sem-fim. Os mancais e rasgos de chaveta são usinados na mesma configuração para manter tudo concêntrico dentro de 0,02 mm. Sem vibração, sem ruído, apenas transmissão de torque confiável. Você obtém um eixo sem-fim que se adapta à sua caixa de engrenagens e realmente dura em condições reais de trabalho.

Para versões endurecidas, cimentamos a 930°C e depois temperamos. A dureza do núcleo termina em torno de 30–35 HRC, enquanto os flancos da rosca atingem 58–60 HRC. Para versões totalmente endurecidas, buscamos 45–50 HRC por toda parte.

Após o endurecimento, endireitamos o eixo se necessário. Em seguida, retificamos o perfil da rosca, os mancais e a base do rasgo de chaveta. A precisão da rosca atende ao grau 6 ou 7 de acordo com DIN 3975. A rugosidade da superfície nos flancos é Ra 0,4 µm ou melhor.

Adicionamos chanfros em todas as bordas e fazemos furos centrais em ambas as extremidades. Cada eixo vem com um relatório de dureza e uma folha de inspeção dimensional sem nenhum custo extra. Você recebe o que pagou e não escondemos defeitos.

Parâmetro do produto (especificação)

Característica do produto

1. Feito de 20CrMnTi endurecido ou através de aço 42CrMo4 endurecido. Alta dureza superficial nos flancos da rosca com um núcleo resistente que suporta forças de torção. Eixos de aço macio baratos deformam-se sob cargas de alto torque.

2. As roscas do eixo de engrenagem sem-fim de alto torque para caixas de engrenagens são retificadas por CNC após o tratamento térmico, não deixadas ásperas. A retificação remove a distorção e proporciona flancos suaves. Menor atrito significa menos calor dentro da caixa de engrenagens e maior vida útil do óleo. Sua roda helicoidal também se desgasta mais lentamente.

3. Montes de rolamento e rasgos de chaveta usinados na mesma configuração de fixação da rosca. Mantém tudo concêntrico dentro de 0,02 mm. A má concentricidade causa vibração e ruído no torque máximo. Evitamos esse problema desde o início.

4. Profundidade da caixa controlada entre 0,8 mm e 1,5 mm dependendo do tamanho do módulo. Muito raso e as linhas se desgastam rapidamente. Muito profundo e o núcleo fica quebradiço. Nossos registros de tratamento térmico são salvos para cada lote.

5. Cada eixo é verificado quanto à retilinidade e desvio antes de embalar. Usamos um micrômetro a laser e relógios comparadores. Se dobrado mais de 0,03 mm por 300 mm, volta para retrabalho. Sem exceções. Eixos tortos danificam os rolamentos.

Aplicativo

1. Caixas de engrenagens industriais para transportadores pesados - Funcionam por longas horas sob alto torque constante. Nosso eixo de engrenagem helicoidal de alto torque para caixas de engrenagens mantém o perfil da rosca intacto e evita o acúmulo de calor. Sem paradas inesperadas para substituição. As linhas transportadoras permanecem em movimento.

2. Acionamentos de alimentação de máquinas-ferramenta – A precisão é importante aqui. A rosca de aterramento suave proporciona um posicionamento consistente sem desvio de folga. Sua máquina CNC ou mesa de fresagem se move com precisão mesmo sob cargas pesadas de corte.

3. Caixas de engrenagens de elevação e elevação - A segurança é fundamental. A propriedade de travamento automático de um eixo sem-fim de partida única mantém a carga quando o motor para. As roscas endurecidas resistem ao desgaste causado por partidas e paradas frequentes com torque nominal máximo.

4. Misturadores e agitadores - Eles enfrentam cargas reversas e choques de materiais espessos. Nossa versão totalmente endurecida sobrevive a forças de torção sem rachar. O eixo continua girando suavemente mesmo quando a mistura fica dura ou irregular.

5. Acionamentos de equipamentos agrícolas - Poeira, sujeira e oscilações de temperatura são normais aqui. Um eixo sem-fim de alto torque com rolamentos vedados lida com essas condições adversas. Você obtém transmissão de energia confiável para brocas de grãos ou distribuidores de fertilizantes sem reconstruções frequentes.

Detalhes de produção

1. O material para o eixo da engrenagem helicoidal de alto torque para caixas de engrenagens é 20CrMnTi para versões endurecidas ou 42CrMo4 para endurecidas.

2. A profundidade da caixa varia de 0,8 a 1,5 mm, dependendo do tamanho do módulo. A precisão da rosca atende ao grau 6 de acordo com DIN 3975.

3. A rugosidade da superfície nos flancos é Ra 0,4 µm ou melhor. A retilineidade é mantida em 0,03 mm por 300 mm.

4. Diâmetros disponíveis de 12 mm a 100 mm.

5. Módulos de 1 a 8. Threads de início único ou de início múltiplo. Orientação à esquerda ou à direita.

6. Mancais do rolamento retificados com tolerância h6 ou g6.

7. Chavetas cortadas de acordo com o padrão DIN 6885.

8. Cada eixo é verificado com um micrômetro a laser e relógios comparadores antes de embalar. Relatório de teste de dureza e folha de inspeção dimensional incluídos.

9. Centralize os furos em ambas as extremidades. Todas as arestas chanfradas. Óleo antiferrugem aplicado e embalado em plástico retrátil para envio.

10. Comprimentos personalizados disponíveis sem taxas de molde.
