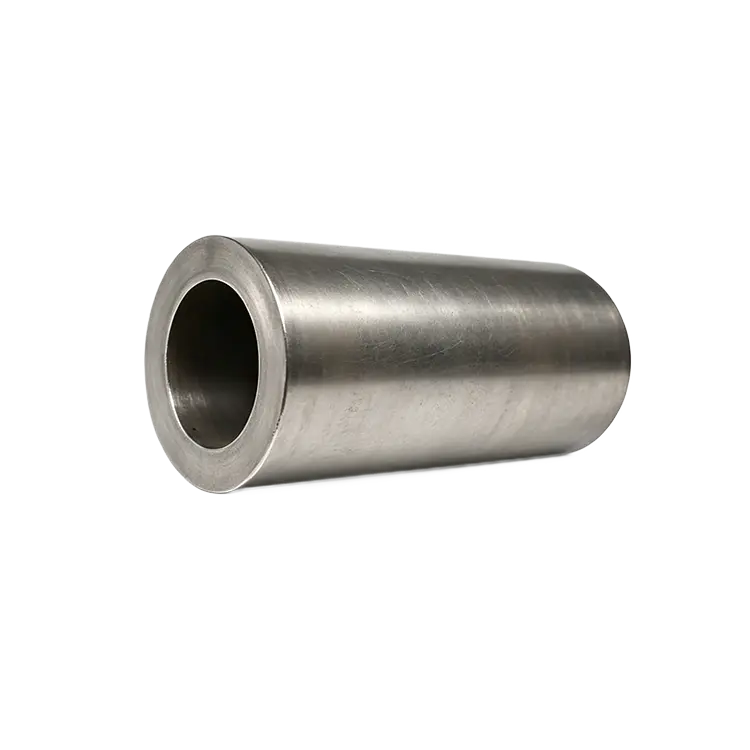

Bucha de eixo de aço oco de precisão para equipamentos de automação

Como fornecedor profissional, o fabricante de metal Qimao fornece buchas de eixo de aço oco de precisão de alta qualidade para equipamentos de automação. O núcleo oco reduz o peso em cerca de 40% em comparação com o eixo sólido, o que ajuda seus servo motores a durar mais. Nenhum revestimento que descasque. Sem tolerâncias soltas que deixem entrar sujeira. Apenas uma bucha de aço que mantém sua geometria após um milhão de ciclos. Instale-o e esqueça por um tempo.

Parâmetro do produto (especificação)

Característica do produto

· Aço endurecido, não apenas endurecido na superfície - Bucha de eixo de aço oco de precisão para equipamentos de automação seções ocas flexionam mais do que as sólidas, portanto, uma fina camada endurecida não durará. Nós endurecemos completamente (HRC 55–60). O furo resiste a arranhões de eixos alternativos e o diâmetro externo não fica em forma de sino sob cargas laterais. Ele continua funcionando suavemente muito depois de as buchas mais baratas se soltarem.

· ID e DE aterrados a partir de uma configuração - A maioria das buchas é aterrada primeiro no DE e depois no ID. Isso introduz erros de concentricidade. Retificamos ambos os diâmetros no mesmo ciclo de fixação, para que a espessura da parede permaneça dentro de 0,01 mm. Seu movimento linear permanece reto. Sem balanço. Sem vinculação. Apenas ciclo de movimento previsível após ciclo.

· Design oco leve sem perder resistência - Removemos material do meio, não da parede. O núcleo oco reduz o peso total em cerca de 40% em comparação com o eixo sólido, o que é importante quando o seu braço de automação funciona milhares de vezes por dia. Menos inércia significa que seu servo motor funciona menos e o posicionamento permanece nítido.

Aplicativo

Braços de automação pick-and-place – Bucha de eixo de aço oco de precisão para equipamentos de automação usados ​​como bucha de pivô principal em atuadores rotativos. O design oco passa um cabo do sensor pelo centro, mantendo os fios fora do caminho do movimento. O ID de precisão mantém o movimento de elevação vertical reto sem emperramento, mesmo a 80 ciclos por minuto em linhas de montagem de alta velocidade.

· Carcaças de guia linear para pórticos leves - Montadas dentro de blocos de carcaça de alumínio onde cada grama é importante. A bucha do eixo oco transporta cargas radiais enquanto permite que uma linha pneumática ou chicote de fios passe pelo meio. Layout de máquina mais limpo e menos peças móveis que podem ficar presas ou desgastadas com o tempo.

· Aplicações de seguidor de came em máquinas de embalagem - Usado como bucha estacionária dentro de um braço de came giratório. O furo endurecido suporta o movimento oscilante de um pino de articulação de aço temperado sem desenvolver desgaste oval. A vida útil típica mais que dobra em comparação com buchas endurecidas em linhas de embalagem de produção contínua.

· Trocadores de ferramentas de extremidade do braço - Atuam como bucha de alinhamento e suporte de carga dentro dos acopladores de troca rápida. O centro oco deixa espaço para portas pneumáticas ou pinos elétricos. A concentricidade rígida garante que a ferramenta se reconecte à mesma posição dentro de 0,02 mm todas as vezes, turno após turno, sem recalibração manual.

Como usar

A instalação correta de uma bucha de eixo de aço oco de precisão para equipamentos de automação exige algumas etapas simples: Primeiro, verifique se há rebarbas ou detritos no furo da caixa. A bucha deve ser pressionada com interferência leve - normalmente 0,01 mm a 0,02 mm mais apertada que o diâmetro externo da bucha. Use uma prensa e não um martelo. Empurre apenas o anel externo, nunca na parede fina. Para o eixo correspondente, certifique-se de que ele tenha um acabamento liso (Ra 0,4μm ou melhor) e bordas afiadas quebradas. Deslize o eixo manualmente primeiro para confirmar o alinhamento. Se parecer apertado antes de a bucha ser assentada, algo está desalinhado. Para aplicações oscilantes ou de alta velocidade, adicione ranhuras de lubrificação ou especifique a nossa versão pré-lubrificada. Para remover uma bucha antiga, pressione-a pela parte traseira usando um punção que entre em contato com o anel externo e não com a parede fina. Substitua quando sentir folga lateral ou ver marcas de desgaste visíveis dentro do furo.

Detalhes de produção

O material da bucha de eixo de aço oco de precisão para equipamentos de automação é aço para rolamentos com alto teor de carbono, grau GCR15, mesmo material usado em rolamentos de precisão. A dureza vai de HRC 55 a 60, totalmente endurecida, não apenas uma pele fina. A concentricidade entre DI e DE permanece dentro de 0,01 mm porque retificamos ambos os diâmetros na mesma configuração de fixação. O acabamento superficial do furo e do diâmetro externo mede Ra 0,2 a 0,4 μm após retificação centerless. A variação da espessura da parede é mantida em no máximo 0,01 mm, portanto, não há pontos finos que desmoronem sob carga. Os tamanhos de furo padrão começam em 8 mm e vão até 25 mm. Comprimentos personalizados disponíveis até 300 mm, prazo de entrega em torno de 12 a 18 dias úteis. Também disponível com ranhuras de lubrificação em espiral ou ID revestido com PTFE para aplicações de funcionamento a seco.
