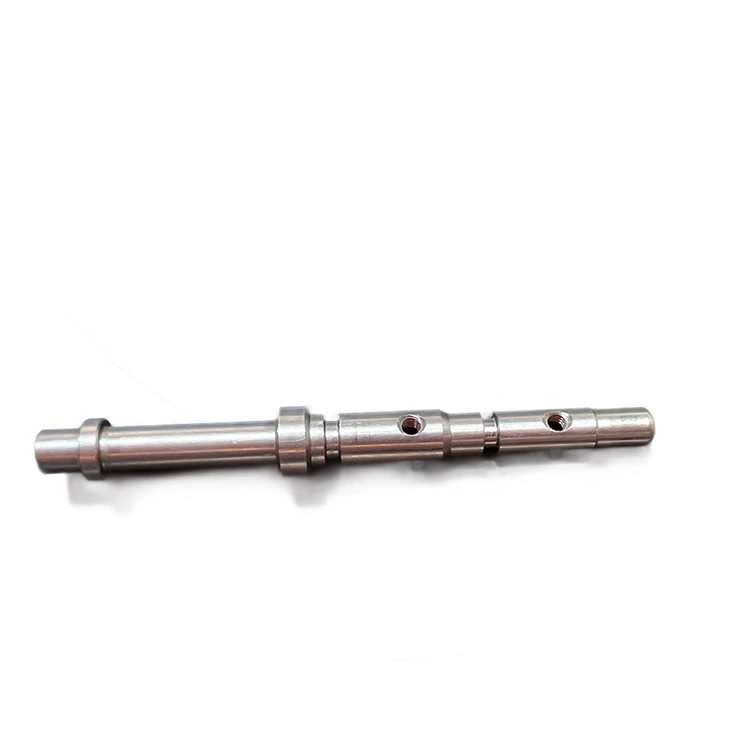

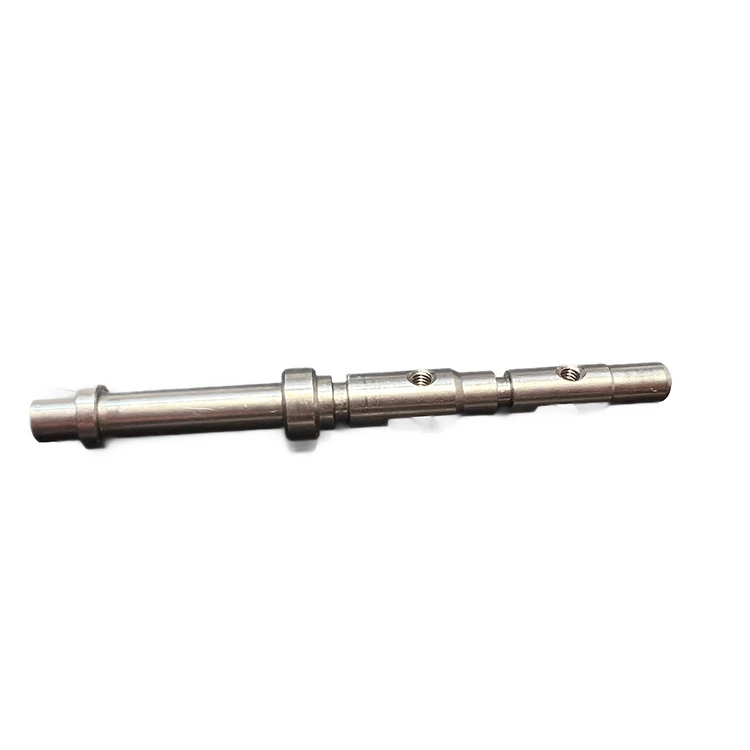

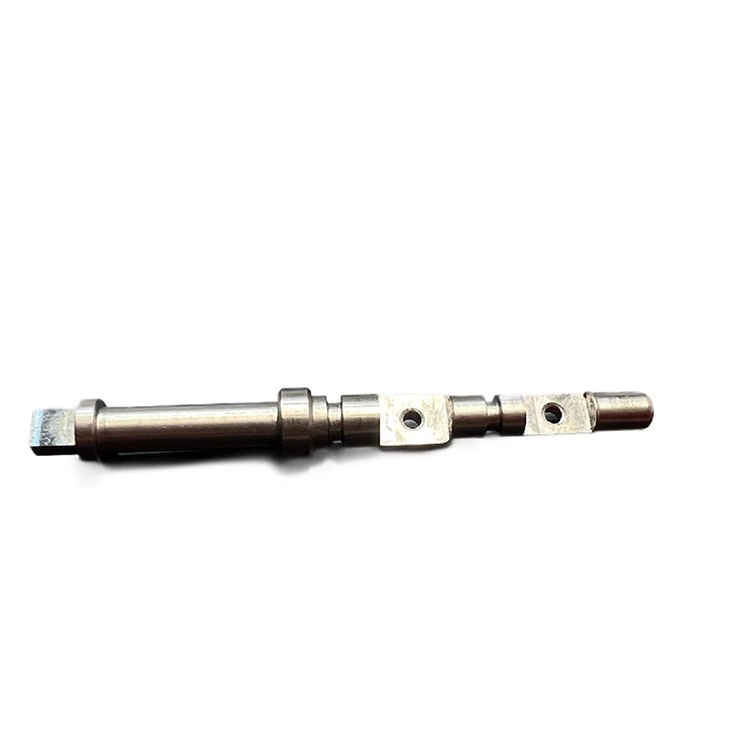

Pino de dobradiça de aço de precisão para sistemas de controle rotativo

O fabricante de metal Qimao inicia a produção de pino de dobradiça de aço de precisão para sistemas de controle rotativo com aço e aço inoxidável. Nosso torno CNC transforma o diâmetro externo com uma tolerância de mais zero menos dois milésimos de polegada. Isso é apertado o suficiente para a maioria dos controles rotativos, mas não tão apertado que a montagem se torne difícil. Em seguida, cortamos um pequeno chanfro em ambas as extremidades para que o pino deslize no lugar sem riscar nada. Não há revestimentos sofisticados, a menos que você os peça. Sem tratamento térmico. Apenas uma superfície limpa, reta e retificada com precisão. O pino não precisa de lubrificação na maioria das aplicações porque o encaixe é frouxo o suficiente para girar, mas apertado o suficiente para evitar ruídos. Você nos dá o comprimento e o diâmetro. Enviamos alfinetes que caem e funcionam.

Parâmetro do produto (especificação)

Característica do produto

1. Construção usinada de uma peça Todo o pino da dobradiça de aço de precisão para sistemas de controle rotativo vem de uma única barra de metal. Sem soldas, sem juntas, sem extremidades separadas pressionadas. Isso significa que nada fica solto com o tempo. O que você coloca permanece assim.

2. Tolerância de diâmetro apertada Mantemos mais zero menos 0,002 polegadas no diâmetro externo. Isso mantém o pino centralizado dentro do furo correspondente. Nenhuma inclinação lateral significa que seu sinal de controle permanece repetível.

3. Retidão mantida abaixo de 0,003 polegadas por pé Um pino torto emperra ou fornece leituras erráticas. Verificamos cada lote em uma placa de superfície. Se curvar mais de três milésimos, não embarca.

4. Acabamento de superfície liso A superfície usinada mede 32 micropolegadas ou melhor. Isso é suave o suficiente para girar livremente, mas não polido como espelho. Sem pontos ásperos para desgastar as buchas de plástico.

5. Extremidades chanfradas em ambos os lados Pequenos ângulos cortados em cada extremidade. Isso ajuda durante a montagem. O pino encontra o buraco sem prender nas bordas. Economiza tempo ao construir vinte unidades em uma bancada.

6. Escolha de aço inoxidável ou liso Aço inoxidável 303 para controles úmidos ou externos. Aço 12L14 para aplicações internas secas onde o custo é mais importante do que a resistência à corrosão. As mesmas tolerâncias de qualquer maneira.

 Aplicativo

1. Eixos de potenciômetros em equipamentos de áudio Os botões de volume e controles de tom precisam de um pino de dobradiça de aço de precisão para sistemas de controle rotativo que gire suavemente, mas não balance de um lado para o outro. Um eixo solto faz ruídos ásperos. Este pino mantém o centro enquanto gira livremente.

2. Ligações amortecedoras em sistemas HVAC As unidades de tratamento de ar usam hastes de ligação e pinos de articulação. Se o pino apresentar inclinação, a posição do amortecedor muda. As temperaturas ambientes tornam-se irregulares. Nossa tolerância rígida mantém o amortecedor onde você o definiu.

3. Atuadores de válvula no controle de processos industriais As válvulas de um quarto de volta dependem de um pino de articulação que não se desgasta rapidamente. A versão inoxidável lida com plantas químicas. A superfície lisa mantém as gaxetas seladas por mais tempo.

4. Articulações do acelerador em motores pequenos Cortadores de grama, geradores e karts usam um controle rotativo simples para a velocidade do motor. Um pino de dobradiça solto faz com que o acelerador pareça vago. Este pino fornece paradas positivas e configurações repetíveis.

5. Ajustando capacitores em equipamentos de rádio Os capacitores variáveis da velha escola giram em um eixo que deve ser perfeitamente reto. Qualquer curvatura altera a capacitância. Nossa especificação de retilinidade mantém o ajuste preciso em toda a faixa.

6. Articulações de pedais em instrumentos musicais Pedais de piano e pedais de órgão giram em pinos de dobradiça. Os jogadores sentem um pino solto. Isso faz com que o instrumento pareça barato. Um pino apertado oferece resistência sólida e previsível sob os pés.

Como usar

Passo 1 – Limpe o furo Limpe o buraco onde o pino ficará. Qualquer sujeira ou graxa velha altera o diâmetro efetivo. Use um cotonete ou uma escova pequena. Leva dez segundos, mas evita problemas mais tarde.

Passo 2 – Verifique o ajuste manualmente Deslize o pino da dobradiça de aço de precisão para sistemas de controle rotativo no furo usando apenas os dedos. Deve entrar com leve pressão. Se precisar de um martelo, o pino é muito grande. Se cair, o pino é muito pequeno.

Passo 3 – Insira em profundidade total Empurre o pino até que ele fique nivelado com a parte externa do conjunto de controle ou até que alcance um ressalto, se o seu projeto tiver um. Não são permitidas lacunas.

Passo 4 – Girar manualmente Gire o controle em toda a sua amplitude de movimento. Você deve sentir um movimento suave, sem pontos apertados ou rangidos. Se prender, puxe o pino e verifique se há rebarbas.

Passo 5 – Proteja se necessário Alguns controles rotativos precisam de um clipe de retenção ou de um parafuso de fixação. Instale-os agora. Não aperte demais um parafuso de fixação contra o pino. Apenas confortável, mais um quarto de volta.

Passo 6 – Teste sob carga Execute o controle por vinte ciclos. Verifique novamente se há jogo lateral ou ligação. Um bom alfinete terá a mesma sensação no ciclo vinte e no primeiro.
