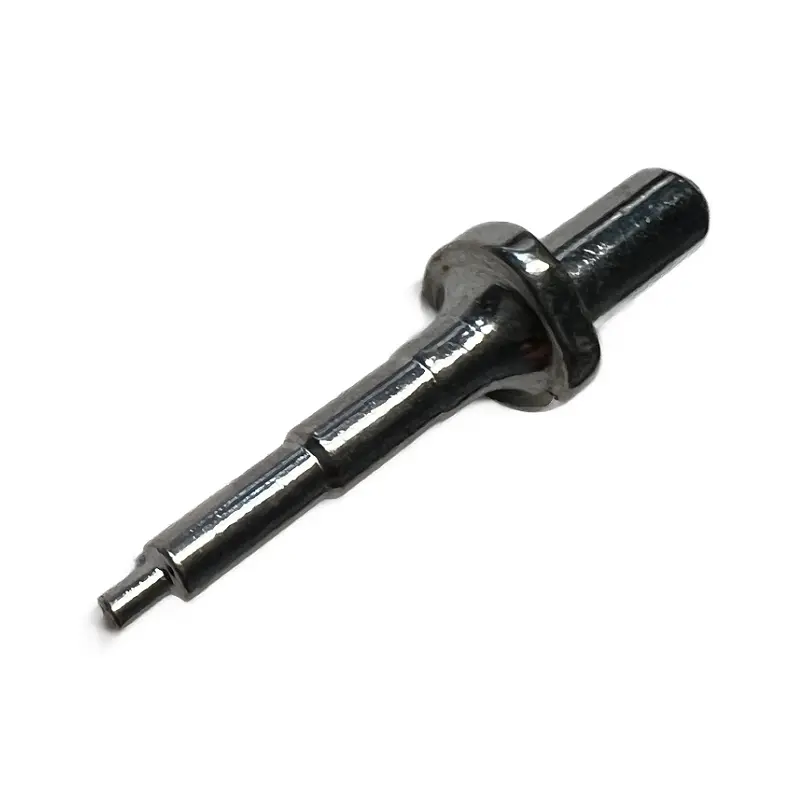

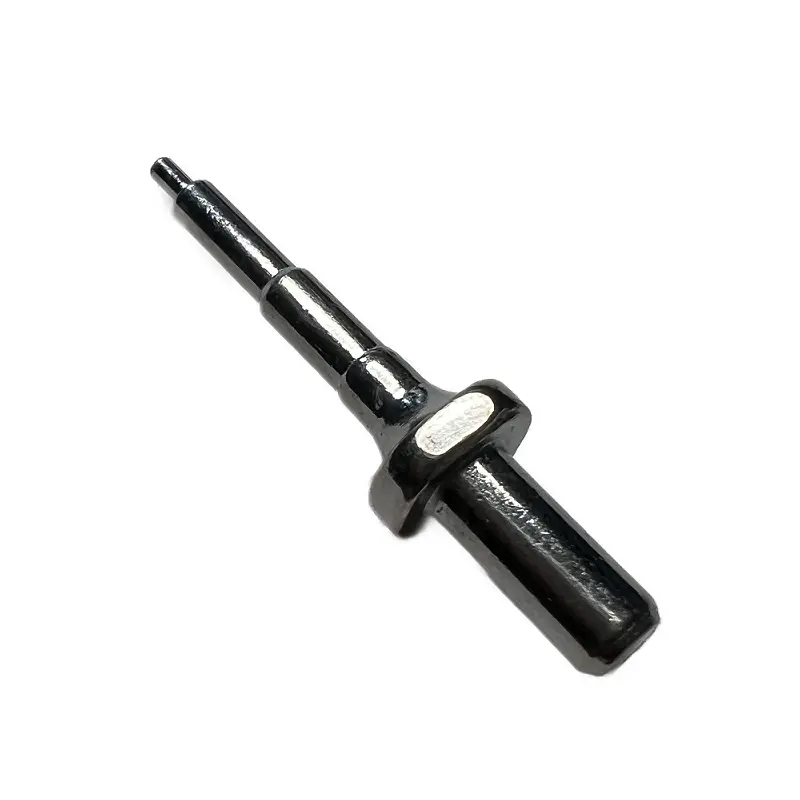

Pino de eixo de design escalonado para controle de profundidade

O pino de eixo de design escalonado de qualidade do fabricante de metal Qimao para controle de profundidade apresenta um diâmetro escalonado ao longo de seu comprimento. A seção de diâmetro maior – conhecida como degrau ou ressalto – é usinada com largura e concentricidade precisas. Quando o pino é inserido no furo do alojamento, o degrau encosta na face do alojamento. Isto cria uma parada de profundidade repetível, eliminando a necessidade de espaçadores separados ou medição manual durante a montagem. A seção de menor diâmetro (piloto) orienta a inserção e fornece a superfície de apoio ou pivô. Os diâmetros do degrau e do piloto são retificados após o tratamento térmico para manter tolerâncias dentro de ±0,05. O acabamento da superfície é mantido em 16 Ra ou melhor para um ajuste consistente.

Parâmetro do produto (especificação)

Característica do produto

· Passo de precisão para controle de profundidade

O pino do eixo Step Design atua como um batente mecânico. Assim que entra em contato com a face do alojamento, o pino para – sem calços, sem medição. Profundidade repetível sempre. Etapa face ao solo quadrado dentro de 0,0002 polegadas.

· Superfícies de solo duro

Endurecido até 58-62 HRC e depois retificado sem centro. O diâmetro contém ±0,0005 polegadas. Acabamento superficial a 16 Ra. Desliza nas buchas sem escoriações. Dura milhões de ciclos.

· Opções de groove para retenção

Adicione uma ranhura para anel elástico perto da ponta para travar o pino no lugar. Adicione uma ranhura para anel de vedação atrás do degrau para vedar detritos. Usinado em uma configuração para que a concentricidade permaneça firme.

· Múltiplas opções de materiais

Aço para rolamentos 52100 para alto desgaste. 4140 para resistência. Aço inoxidável 17-4 PH para resistência à corrosão. 440C para dureza em ambientes úmidos. Escolha o que se adapta à sua aplicação.

· Retidão mantida dentro de 0,001 polegada por pé

Pinos tortos prendem e desgastam os alojamentos de maneira desigual. Endireitamos cada pino após a retificação. Rolá-lo sobre uma placa de superfície não revela oscilações. A instalação é suave de ponta a ponta.

· Ponta piloto chanfrada

A borda principal não é um canto agudo. Um chanfro de 15 graus guia o pino para dentro do furo. Sem metal de barbear. Não há luta para começar a imobilização. Pequeno detalhe, grande diferença na linha de montagem.

Aplicativo

· Pinos de localização de acessórios

A fixação CNC precisa de posicionamento repetível. O pino do eixo Step Design para controle de profundidade localiza o furo e para na profundidade exata. A fundição fica sempre na altura Z correta. Nenhuma medição do operador. Sem calços.

· Pinos guia do conjunto de matrizes

As matrizes de estampagem precisam de alinhamento e proteção contra deslocamento excessivo. O ressalto escalonado entra em contato com a face da bucha. Impede que a morte se esmague. Substitua o pino quando estiver desgastado, não toda a guia.

· Eixos de articulação para montagens

Algumas peças rotativas necessitam de uma protrusão exata do eixo. O pino de passo remove o erro humano. Pressione até que a etapa pare. Usado em ligações de motores, trens de válvulas e dispositivos médicos.

· Componentes do molde de injeção

Os núcleos e corrediças do molde exigem profundidade precisa para a geometria da peça. O pino escalonado define a posição central. Nenhum ajuste durante a configuração do molde. Espessura consistente da parede da peça, tiro após tiro.

· Corpos de válvulas hidráulicas

As válvulas de carretel precisam de eixos que parem em posições exatas para alinhar as portas de fluido. O pino escalonado controla a profundidade do carretel. Os montadores não adivinham. As válvulas fluem corretamente no primeiro teste.

· Dispositivos automotivos para gabaritos e medidores

Os dispositivos de verificação de qualidade usam pinos escalonados como batentes de profundidade de avanço/não avanço. Insira a peça, pressione o pino e verifique a folga. Decisões rápidas de aprovação/reprovação na área de produção. Não são necessários relógios comparadores.

· Ferramentas robóticas de fim de braço

Garras e trocadores de ferramentas precisam de pontos de montagem repetíveis. Os pinos escalonados localizam as placas de ferramentas na distância exata de afastamento. Os robôs trocam de ferramentas sem reprogramar as posições de seleção.

Detalhes de produção e por que nós?

1. Retificamos internamente o pino do eixo do projeto escalonado para controle de profundidade em máquinas CNC sem centro. Isso significa que controlamos a retilineidade e o diâmetro no mesmo chão de fábrica onde transformamos as peças brutas.

2. Não enviar peças para um moedor terceirizado que perderá seu lote.

3. Nosso tratamento térmico é feito em lotes com relatórios de verificação de dureza para cada execução. Quando você precisa de um comprimento de passo fora do padrão – digamos 8,35 mm em vez de 8 mm – não recuamos. Modificamos nosso programa e o executamos. 4. Os prazos de entrega para pinos de etapa personalizados normalmente são de 10 a 12 dias úteis. Para tamanhos padrão, armazenamos peças em bruto e podemos enviar pinos de aterramento em 5 dias.

5. Também fornecemos relatórios de inspeção dimensionais completos com dados CMM sobre recursos críticos. Sem adivinhação. Não "perto o suficiente". Apenas alfinetes que caem e param exatamente onde você os projetou.
