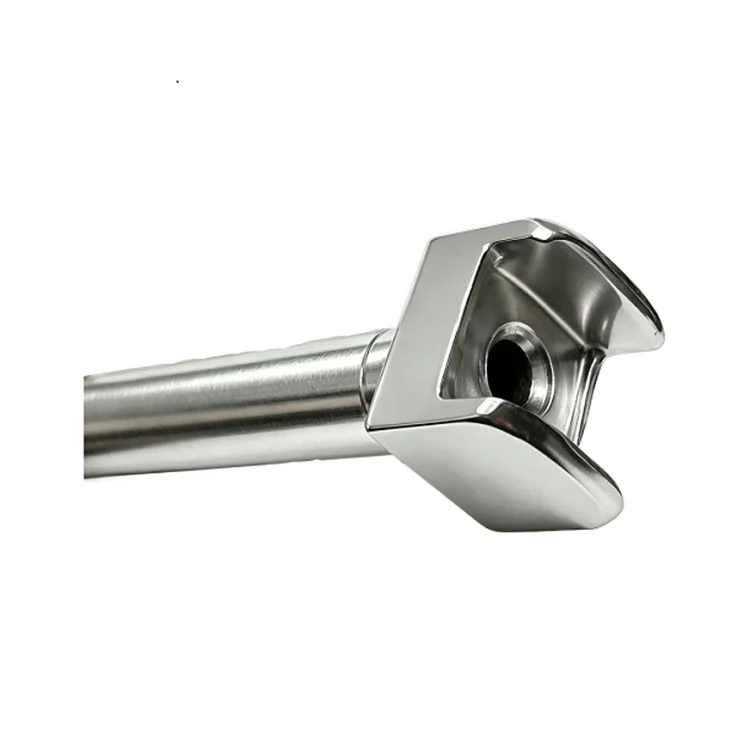

Haste de manilha de aço do eixo da extremidade do garfo em forma de U com furo de pino

O fabricante de metal Qimao oferece haste de manilha de aço com eixo de extremidade de garfo em forma de U durável com furo de pino para os clientes. Você pode deslizá-lo em um garfo ou extremidade da haste do cilindro, inserir um pino de manilha e travá-lo com uma cupilha. Feito. Não há fios para retirar. Nada de lutar com nozes. Apenas uma junta articulada sólida que suporta cargas de cisalhamento o dia todo. Os agricultores usam-nos em ligações de tratores. Os mecânicos os colocam em cilindros hidráulicos. Até mesmo as plataformas off-road dependem deles. A tolerância do diâmetro do furo? Mantemos +/- 0,05 mm. Quer algo diferente? Isso é o que "personalizado" significa aqui – diga-nos suas dimensões.

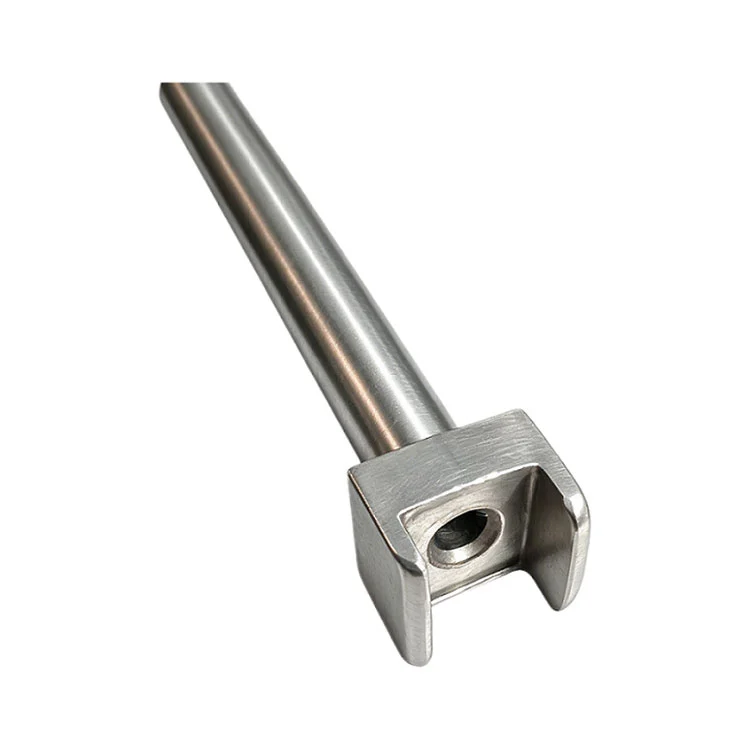

Deixe-me explicar o que você está recebendo. A haste de aço do eixo da extremidade do garfo em forma de U com orifício para pino tem pernas paralelas - não enviamos as dobradas. A largura e a folga das pernas correspondem aos pinos de manilha padrão, mas, novamente, personalizado é uma opção. O eixo se estende desde a base do garfo. Aquele buraco de alfinete no final? Não é uma reflexão tardia. Nós perfuramos em uma fresadora CNC, para que o furo fique centralizado exatamente. As rebarbas são removidas – sem pontas afiadas para cortar os dedos ou danificar o pino. Acabamento de superfície? Geralmente óxido preto para proteção básica contra ferrugem. Ou zincagem, se você perguntar. Também oferecemos usinagem bruta se você quiser soldar ou revestir você mesmo. Cada peça passa por uma rápida verificação do medidor antes de embalar. Ninguém quer uma manilha que não sirva. Se você tem um desenho, nós combinamos. Se não, diga-nos em que máquina está acontecendo.

Parâmetro do produto (especificação)

• Opções de materiais:O produto pode ser produzido em aço 45# (padrão), liga de aço 4140 (maior resistência), aço inoxidável 304/316 (resistência à corrosão), etc., por personalização.

• Faixa de Diâmetro:10 mm a 60 mm (3/8" a 2-3/8") para seção do eixo

• Diâmetro do furo do pino:3 mm a 20 mm, tolerância +/-0,05 mm

• Largura da perna do garfo:Personalizado de acordo com o tamanho do pino da manilha

• Folga entre garfos (interna):Adapta-se ao diâmetro do pino + folga de 0,1 mm a 0,3 mm

• Comprimento total:50 mm a 300 mm (2" a 12") – mais disponível

• Dureza:Como laminado ~HB200; tratado termicamente para HRC 35-42 mediante solicitação

• Tratamento de Superfície:Óxido preto, zincado (amarelo/azul), simples ou fosfato

Guia de instalação

Para haste de manilha de aço com eixo de extremidade de garfo em forma de U com furo de pino, a instalação não é complicada, mas alguns truques evitam dores de cabeça.

Antes de começar – Limpe qualquer sujeira dos orifícios de montagem. A areia marca a superfície do pino. Verifique também se a folga do garfo corresponde ao comprimento do pino da manilha. Se o pino for mais curto que a largura externa das pernas do garfo, ele não travará.

Alinhamento – As duas partes que você está conectando precisam estar alinhadas. Se eles estiverem deslocados, o pino fica preso. Use uma alavanca ou cinta de catraca para colocar as coisas na posição. Não force o pino.

Inserção do pino – Empurre com a mão. Se travar, gire levemente o pino. Às vezes, uma rebarba ou uma ligeira incompatibilidade causa arrasto. Se ainda assim não funcionar, verifique o alinhamento do furo novamente.

Travamento – Pernas do contrapino abertas em pelo menos 15-20 graus. Não os amasse. Pernas achatadas podem ficar soltas.

Verificação final – Pegue o baseado. Tente mexer. Uma leve folga é normal – as juntas da manilha não são rolamentos de precisão. O barulho significa que seu alfinete é muito pequeno. Ligue para nós.
